Tray-Kennzeichnung: So setzen Sie Kennzeichnungen für Ihre Verpackung sinnvoll ein

Tray-Kennzeichnung - Das Wichtigste in Kürze

• Tray-Kennzeichnungen ermöglichen die eindeutige Identifikation, Rückverfolgbarkeit, Lagerverwaltung und Automatisierung von Kunststofftrays.
• Verfahren wie Gravur, Prägung, Hot-Stamp, Farbstreifen oder Aufkleber eignen sich je nach Material, Stückzahl und Anwendung unterschiedlich gut.
• Gravuren bieten die dauerhafteste Lösung, denn sie sind reinigungsbeständig, fälschungssicher und eignen sich ideal für ESD- oder Reinraumanwendungen.
• Mit dem 3D Tray Generator von formary lassen sich Kennzeichnungen frühzeitig im Tray-Design berücksichtigen und technisch prüfen

→ Jetzt 3D-Tray generieren und Ihre Kennzeichnung hinzufügen!

Was ist eine Tray-Kennzeichnung?

Eine Tray-Kennzeichnung ist eine eindeutige Beschriftung oder Markierung von Kunststofftrays. Sie ermöglicht unter anderem:

• Identifikation
• Rückverfolgbarkeit
• und Automatisierung.

Je nach Anforderung kommen unterschiedliche Verfahren zum Einsatz: von dauerhaften Gravuren, die direkt ins Tiefziehwerkzeug eingearbeitet und beim Kunststoff Tiefziehen auf das Tray übertragen werden, bis hin zu flexiblen Aufklebern oder eingefärbten Farbstreifen.

Gravierte Kennzeichnungen eignen sich besonders für Mehrwegtrays, ESD-geschützte Werkstückträger, Automationstrays und Anwendungen mit hohen Anforderungen an Reinigungsbeständigkeit und fehlerfreien Betrieb. Andere Verfahren wie Aufkleber oder Farbstreifen sind bei geringeren Anforderungen oft ausreichend und kostengünstiger.

Wann lohnt sich welche Tray-Kennzeichnung?

Nicht jede Anwendung erfordert eine dauerhafte Gravur. Die Wahl des passenden Verfahrens hängt von den Einsatzbedingungen, der Stückzahl und den Prozessanforderungen des Projekts ab.

Eine dauerhafte Kennzeichnung wie Gravur lohnt sich, wenn:

• Trays häufig gereinigt oder desinfiziert werden
• eine hohe mechanische Beanspruchung vorliegt
• die Rückverfolgbarkeit über Jahre sichergestellt werden muss
• Trays automatisiert erfasst, sortiert oder transportiert werden
• ESD-Schutz oder Reinraumanforderungen eine ablösefreie Kennzeichnung erfordern
• Fälschungssicherheit wichtig ist
• Aufkleber sich sonst durch Temperatur, Chemikalien oder Abrieb ablösen würden

Einfachere Verfahren wie Aufkleber oder Farbstreifen sind ausreichend, wenn:

• Trays nur kurzfristig oder intern genutzt werden
• geringe Stückzahlen vorliegen
• keine Reinigung oder mechanische Belastung erfolgt
• Identifikation nur visuell und ohne Automatisierung erfolgt

Welche Verfahren gibt es zur Tray-Kennzeichnung?

Je nach Material, Stückzahl, Budget und Einsatzbereich kommen verschiedene Kennzeichnungsverfahren infrage.

Für Anwendungen mit hohen Anforderungen an Dauerhaftigkeit und Prozesssicherheit ist die Lasergravur besonders verbreitet, da sie flexibel, präzise und dauerhaft hält. Sie eignet sich für Kunststoffe wie ABS, PC, PET-G, PP oder PS und erzeugt gut lesbare Codes, Texte oder Logos ohne Kontakt mit dem Bauteil.

Welche Informationen lassen sich auf Trays gravieren?

Die Art der Kennzeichnung hängt vom Einsatzzweck ab. Typische Inhalte sind:

Identifikationsdaten

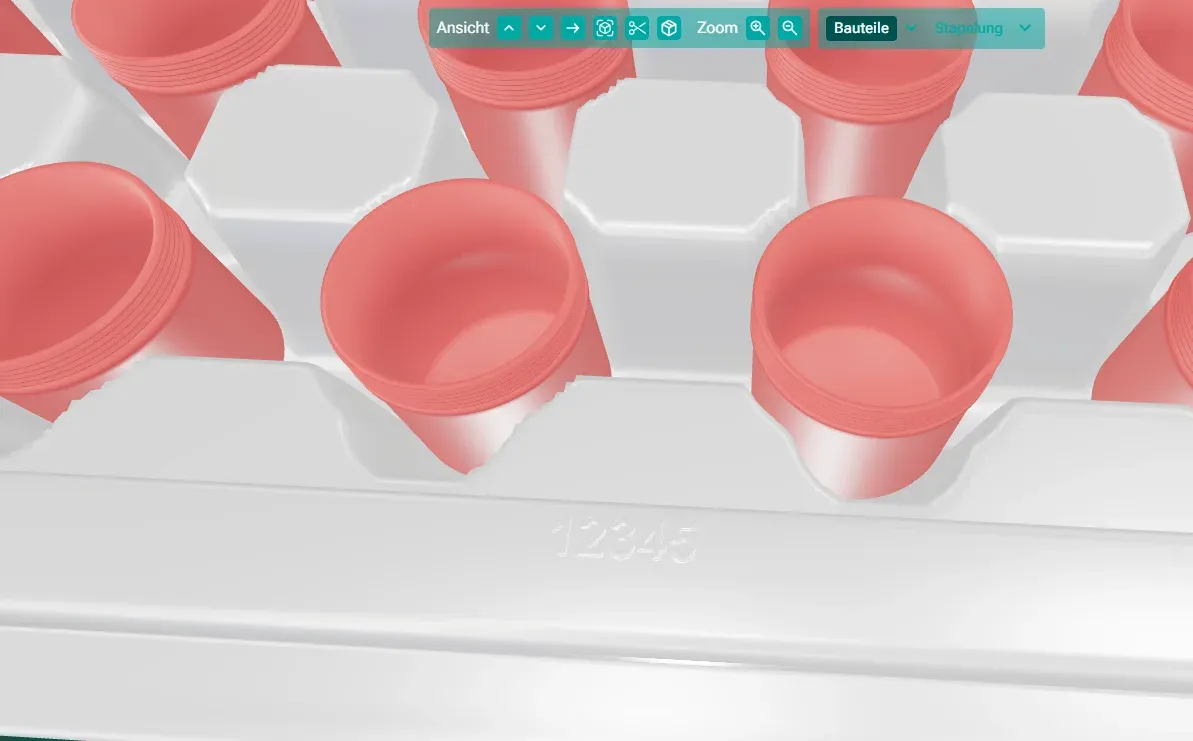

Seriennummern, Teile-IDs, Projektnummern oder Kundenkennungen ermöglichen eine eindeutige Zuordnung und Rückverfolgbarkeit.

Barcodes und QR-Codes

Maschinenlesbare Codes ermöglichen automatisierte Erfassung in ERP-, WMS- oder MES-Systemen. Sie unterstützen Lagerverwaltung, Kommissionierung und Prozesssteuerung.

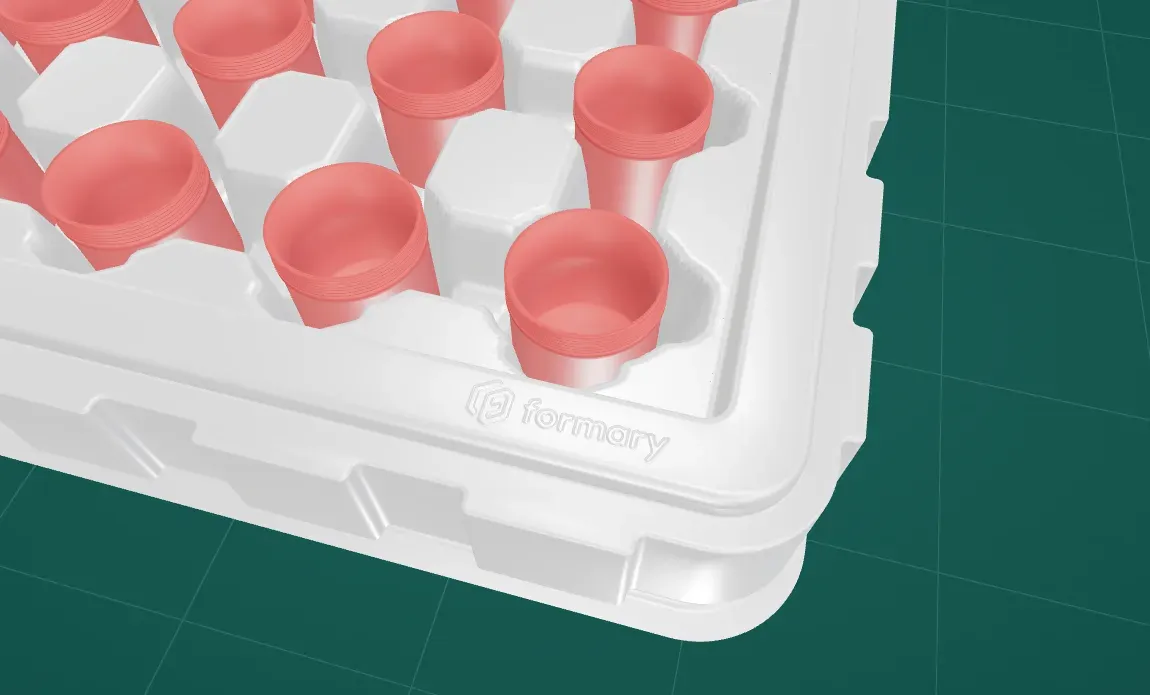

Logos und Firmenkennzeichnungen

Unternehmenslogos oder Markenzeichen schaffen Wiedererkennungswert und dokumentieren Eigentumsverhältnisse bei Mehrwegtrays.

Produktbezeichnungen

Beschriftungen wie „Bauteil A", „Charge 2026-03" oder „ESD-geschützt" erleichtern visuelle Identifikation und reduzieren die Verwechslungsgefahr.

Warnhinweise

Sicherheitshinweise wie „Max. Stapelhöhe 5", „Nicht für Lebensmittel" oder „Nur trocken lagern" können direkt auf das Tray graviert werden.

Prozessdaten

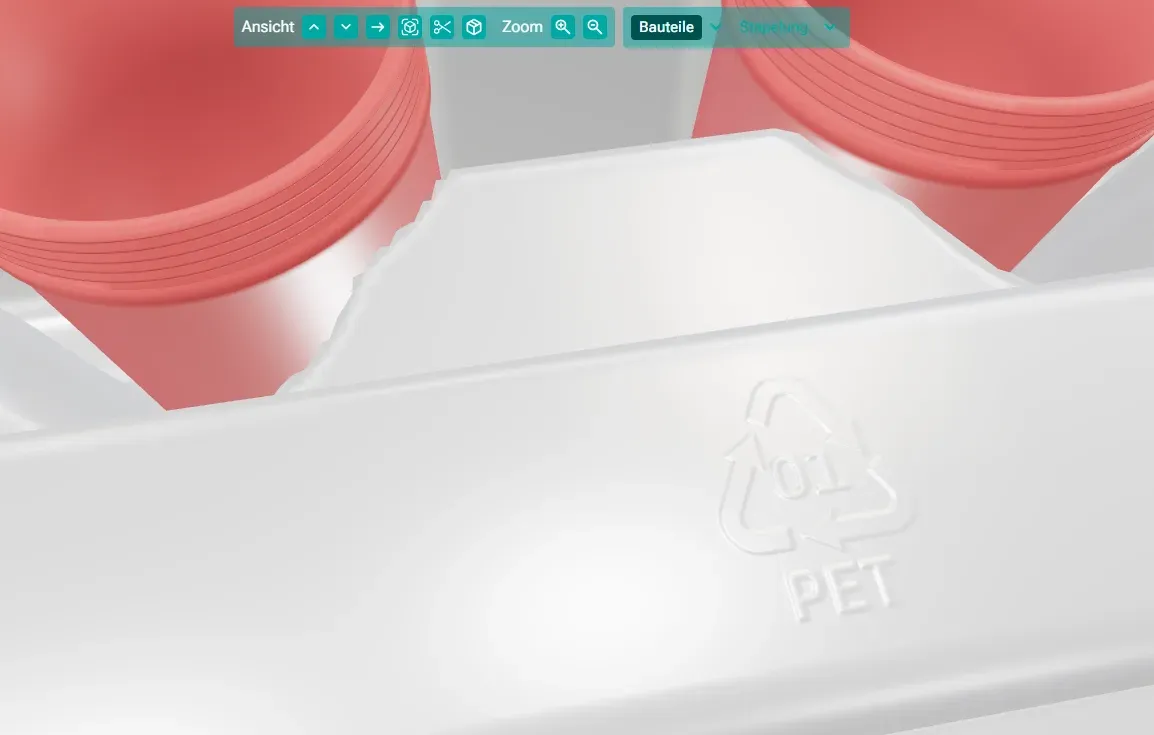

Informationen wie Produktionsdatum, Materialkennzeichnung oder Recycling-Codes unterstützen die Qualitätssicherung und Kreislaufwirtschaft.

Wie plant man Tray-Kennzeichnungen im Tray-Design?

Tray-Kennzeichnungen sollten früh mitgedacht werden. Der Grund: Eine frühzeitige Planung im Tray-Design spart Kosten, vermeidet Nacharbeit und stellt sicher, dass die Kennzeichnung technisch umsetzbar und dauerhaft lesbar ist.

Schritt 1: Anforderungen definieren

Klären Sie vor dem Design:

• Welche Informationen sollen angebracht werden?
• Welche Größe braucht die Kennzeichnung?
• Wo soll die Kennzeichnung platziert werden?
• Wird die Kennzeichnung maschinell erfasst?
• Welche Reinigungsverfahren kommen zum Einsatz?

Schritt 2: Geometrie im 3D-Modell berücksichtigen

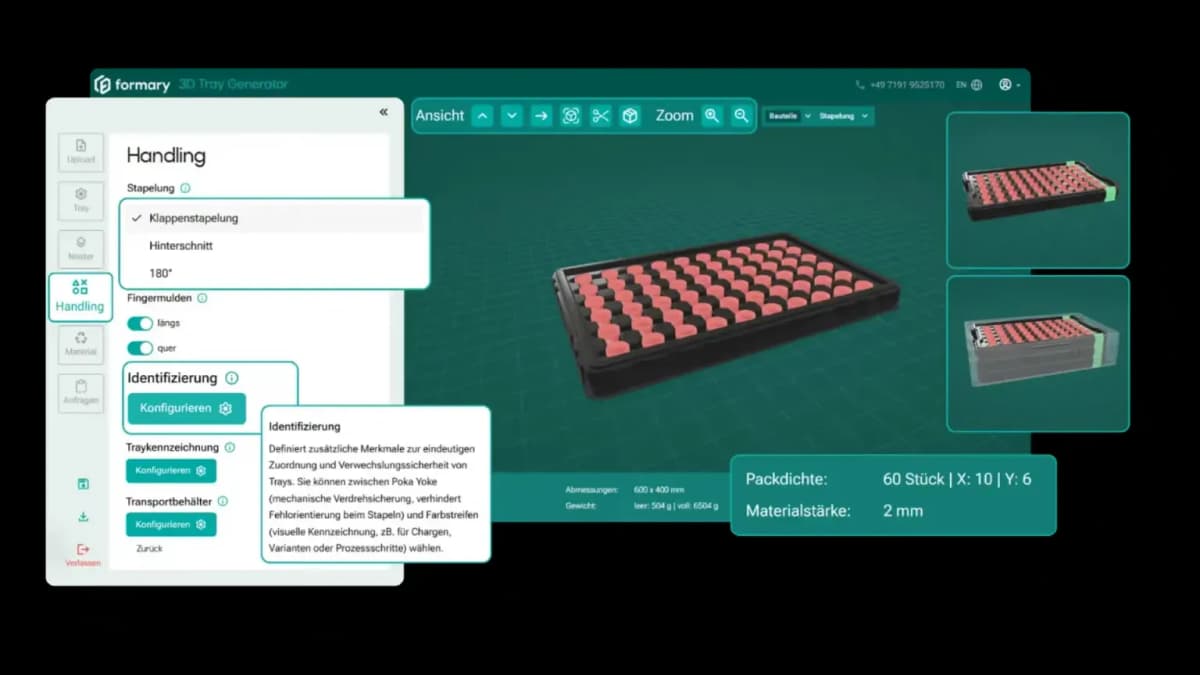

Der 3D Tray Generator von formary ermöglicht es, bereits in der Konfiguration geeignete Flächen für Kennzeichnungen zu identifizieren. Wichtig sind:

• ebene oder flach geneigte Flächen für gute Lesbarkeit
• ausreichend große Bereiche für Barcodes oder QR-Codes
• zugängliche Positionen für Laser-, Präge- oder Etikettieranlagen
• keine Überlappung mit Entformungsschrägen oder Funktionselementen

Schritt 3: Verfahren und Nachbearbeitung abstimmen

Besprechen Sie mit formary, welches Kennzeichnungsverfahren für Ihr Material, Ihre Stückzahl und Ihre Anforderungen am besten passt. formary koordiniert die Nachbearbeitung und prüft die technische Machbarkeit und Kosten.

Schritt 4: Testlauf und Validierung

Bei kritischen Anwendungen lohnt sich ein Testlauf mit Mustertrays. So können Sie die Lesbarkeit, Haltbarkeit und Prozessintegration vor der Serienfertigung prüfen.

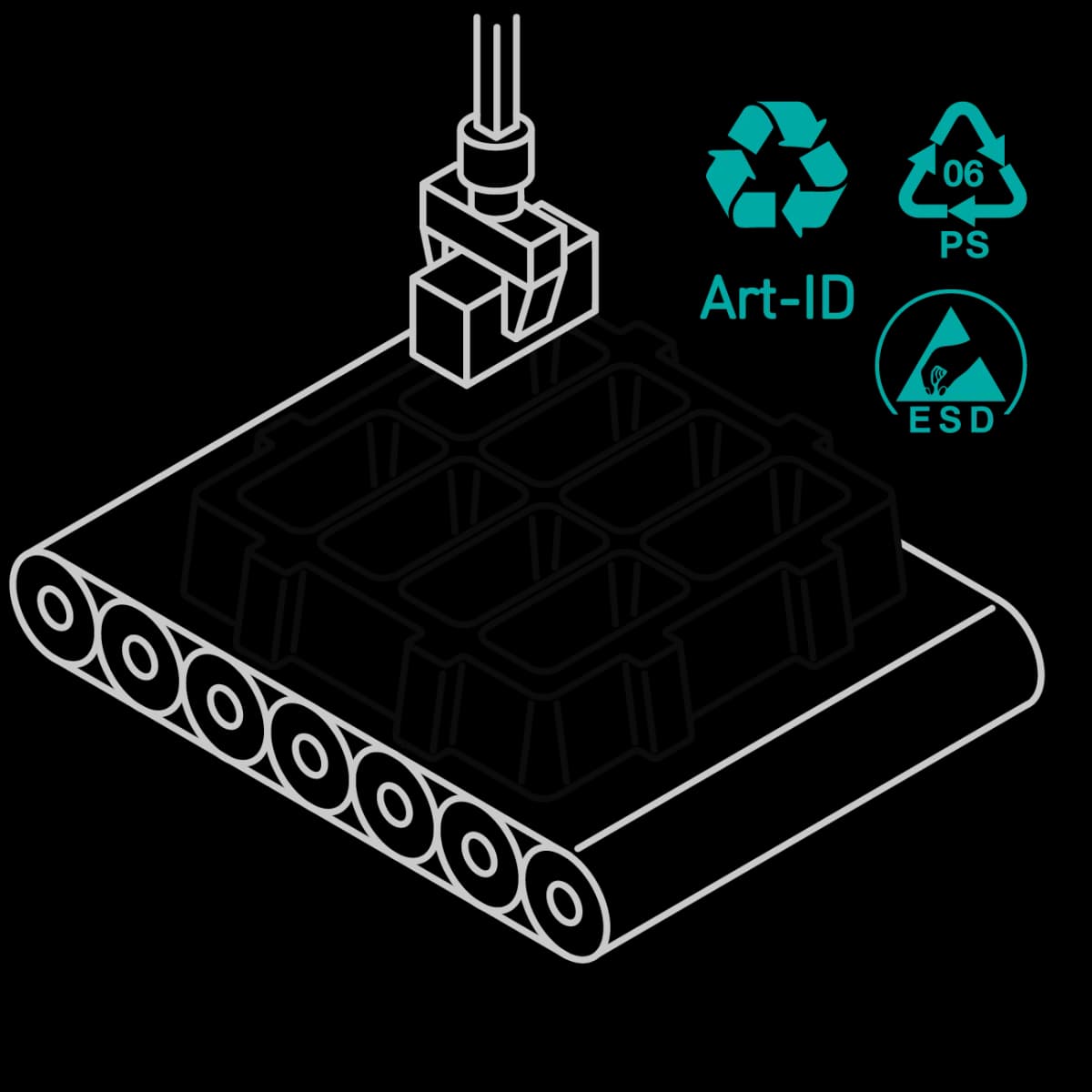

Welche Rolle spielt die Tray-Kennzeichnung in der Automation?

In automatisierten Produktions- und Logistikprozessen ist die Tray-Kennzeichnung wichtig für die Prozesssicherheit und Effizienz.

Automatische Identifikation

Barcodes oder QR-Codes ermöglichen schnelle, fehlerfreie Erfassung durch Scanner, Kameras oder RFID-Lesegeräte. Das reduziert manuelle Eingaben und vermeidet Verwechslungen.

Lagerverwaltung

Dauerhafte Kennzeichnungen unterstützen WMS-Systeme bei der Verfolgung von Trays, Bauteilen und Lagerbeständen. Lagerorte, Bewegungen und Bestandsänderungen werden automatisch dokumentiert.

Prozesssteuerung

In Fertigungslinien steuern Tray-Kennzeichnungen die Montage, Prüfung oder Verpackung. Die richtige Zuordnung von Bauteil und Tray verhindert Fehler und optimiert Durchlaufzeiten.

Rückverfolgbarkeit

Eindeutige Seriennummern ermöglichen eine lückenlose Rückverfolgung über Produktions-, Lager- und Lieferketten hinweg. Das ist besonders relevant in regulierten Branchen wie der Medizintechnik, Automotive oder Elektronik.

Mehrwegmanagement

Bei Mehrwegtrays erleichtert die Tray-Kennzeichnung die Verwaltung von Umlaufbeständen, Reinigungs- und Wartungszyklen sowie Rückführungslogistik.

Anforderungen von Tray-Kennzeichnungen bei ESD- und Reinraumanwendungen

ESD-Trays und Reinraumtrays stellen besondere Anforderungen an Kennzeichnungen.

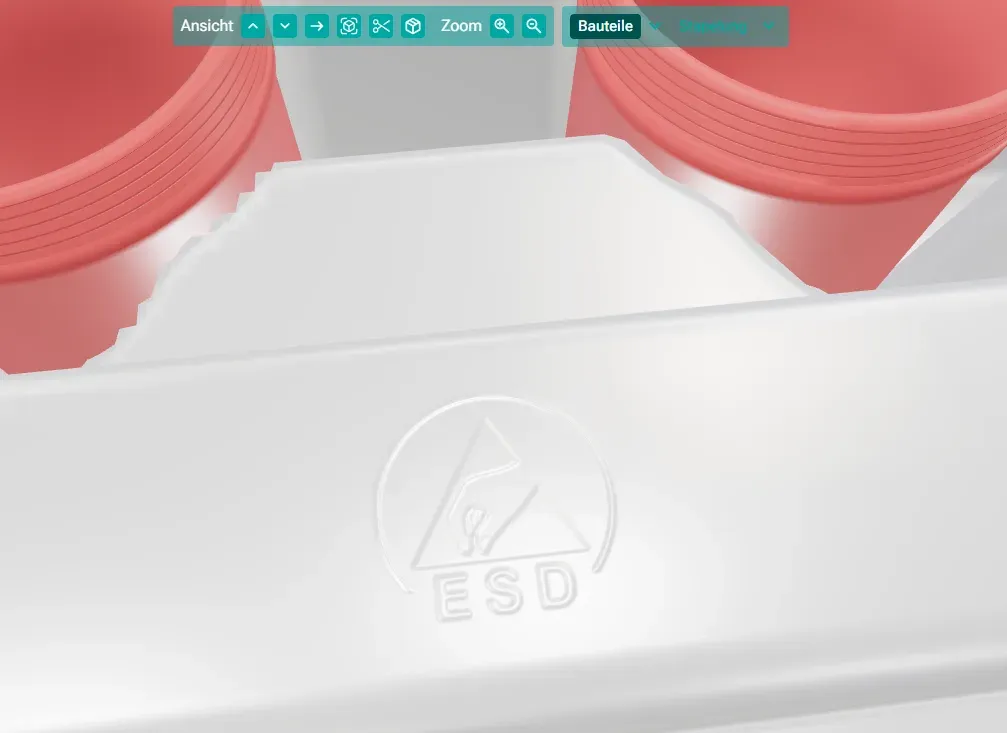

ESD-Trays

Aufkleber oder Etiketten können sich ablösen und elektrostatische Aufladung verursachen. Gravuren sind dauerhaft, leitfähigkeitsneutral und erfüllen ESD-Anforderungen ohne Risiko.

Reinraumtrays

In Reinräumen dürfen keine Partikel oder Kontaminationen entstehen. Die Lasergravur ist kontaktlos und erzeugt keine Ablagerungen. Nach der Gravur kann das Tray gereinigt und ohne Bedenken eingesetzt werden.

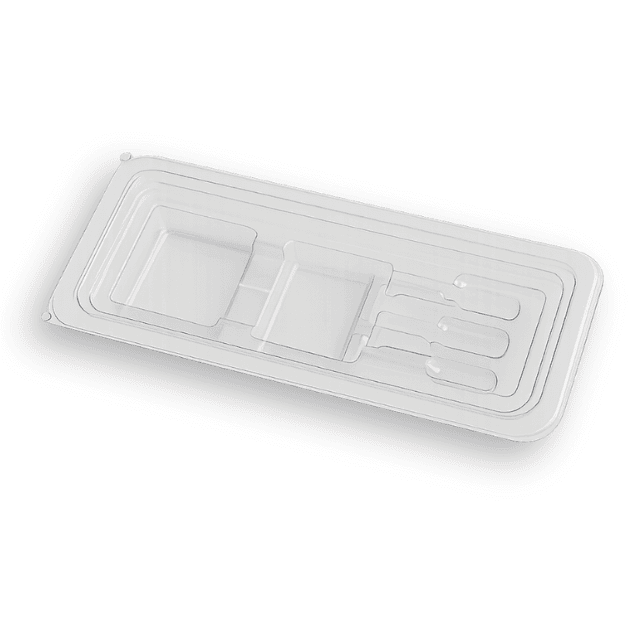

Medizinische Anwendungen

Trays für medizinische Anwendungen müssen sterilisierbar, reinigungsbeständig und rückverfolgbar sein. Gravuren erfüllen diese Anforderungen und bleiben auch nach hunderten Reinigungs- und Sterilisationszyklen lesbar.

Kosten und Wirtschaftlichkeit von Tray-Kennzeichnungen

Die Stück- und Werkzeugkosten beim Kennzeichnen von Trays hängen von Faktoren wie dem Verfahren, Stückzahl, Komplexität und Nachbearbeitungsaufwand ab.

Lasergravur

Die einmalige Setup-Kosten sind niedrig, da keine Werkzeuge benötigt werden. Pro Stück fallen je nach Größe und Komplexität Kosten von wenigen Cent bis wenigen Euro an. Bei großen Serien sinken die Stückkosten deutlich.

Prägung

Die Werkzeugkosten für eine Prägestempel liegen höher, dafür sind die Stückkosten bei großen Serien sehr niedrig. Eine Prägung lohnt sich ab einigen tausend Trays.

Hot-Stamp

Mittlere Stück- und Werkzeugkosten. Geeignet für mittlere Serien mit hoher Lesbarkeitsanforderung.

Farbstreifen und Aufkleber

Die geringsten Investitionskosten fallen bei Farbstreifen und Aufklebern an. Sie eignen sich besonders für Einweganwendungen oder geringe Stückzahlen, bieten aber keine dauerhafte oder alphanumerische Kennzeichnung.

Wirtschaftlichkeit

Dauerhafte Kennzeichnungen wie Gravuren amortisieren sich schnell, wenn dadurch manuelle Beschriftung, Aufkleber-Nachbestellung, Verwechslungsfehler oder Prozessstörungen vermieden werden. Besonders bei Mehrwegtrays zahlt sich die Investition über die Nutzungsdauer aus.

Häufige Fehler bei der Tray-Kennzeichnung und wie Sie sie vermeiden

Damit Tray-Kennzeichnungen in der Praxis funktionieren, kommt es auf die richtige Planung an. Die folgenden häufigen Fehler gilt es zu vermeiden:

Fehler 1: Kennzeichnung wird zu spät geplant

Wenn Kennzeichnungen bei der Tray-Fertigung erst nachträglich angebracht werden, kann es zu Problemen mit Platzierung, Lesbarkeit oder Kosten kommen. Planen Sie Kennzeichnungen bereits im Tray-Design mit dem 3D Tray Generator.

Fehler 2: Falsche Platzierung

Kennzeichnungen auf stark gekrümmten, mechanisch belasteten oder schlecht zugänglichen Flächen sind schwer lesbar oder verschleißen schnell. Wählen Sie ebene, gut sichtbare Bereiche.

Fehler 3: Zu kleine Schriftgröße

Barcodes oder Texte, die zu klein angebracht werden, lassen sich nicht zuverlässig scannen oder lesen. Beachten Sie Mindestanforderungen für Scannersysteme.

Fehler 4: Falsches Verfahren gewählt

Nicht jedes Verfahren eignet sich für jede Anwendung. Ein Aufkleber auf einem häufig gereinigten ESD-Tray hält beispielsweise nicht dauerhaft. Wählen Sie das Verfahren passend zum Material, zur Belastung und zur Einsatzdauer.

Fehler 5: Keine Abstimmung mit Automation

Wenn Trays automatisiert erfasst werden, müssen Kennzeichnungen an definierten Positionen platziert sein. Klären Sie die Anforderungen frühzeitig mit der Automatisierungstechnik.

Fazit: Dauerhafte Tray-Kennzeichnung durch Gravur sinnvoll einsetzen

Eine durchdachte Tray-Kennzeichnung ist die Grundlage für die Rückverfolgbarkeit, Automatisierung und Prozesssicherheit bei Kunststofftrays. Welches Verfahren sich eignet, hängt von Ihrem Projekt ab. Für Einweganwendungen reichen oft Aufkleber oder Farbstreifen, während automatisierte, reinraumrelevante oder mehrwegorientierte Anwendungen von dauerhaften Gravuren profitieren.

Entscheidend ist, die Kennzeichnung frühzeitig im Tray-Design zu berücksichtigen. Der 3D Tray Generator von formary unterstützt Sie dabei, geeignete Kennzeichnungsbereiche zu planen, technisch zu prüfen und in die Fertigung zu integrieren.
