Prototypen im Tiefziehen - Prototypenbau & Prototypenwerkzeuge

3D-Druck Werkzeug | Muster-Werkzeug aus Ureol | Teilsegment-Serien-Werkzeug | Serien-Werkzeug

Prototypenbau für Kunststoff Tiefziehteile

Kunststoff Tiefziehen: Prototypen und Werkzeuge

Wir stellen Ihnen für Ihre Kunststoff Tiefziehteile Prototypen und Muster vor der Serie zur Verfügung. Für die schnelle Vorab-Erstellung Ihrer Prototypenwerkzeuge arbeiten wir mit kostengünstigen 3D-Drucks, sowie Ureol- und Teilsegmentwerkzeugen.

Angebot erhalten

Vorteile von Prototypen im Tiefziehen

Zeit und Aufwand sparen_Schnelle Abwicklung_Icon

Zeitersparnis

Durch den Einsatz von Prototypen im Tiefziehen wird eine hohe Zeiteffizienz erreicht, da Prototypenwerkzeuge schnell und direkt aus digitalen Modellen hergestellt werden können.

Minimierung der Investitionsrisiken

Potenzielle Fehlerquellen werden bei Prototypen Tiefziehteilen frühzeitig erkannt und behoben. Das reduziert das Risiko von teuren Fehlern während der Serienproduktion.

Kontinuierliche Optimierung

Das Prototypen Tiefziehteil wird beim Entwicklungsprozess kontinuierlich verbessert, bis es die gewünschten Funktionen und Qualitätsstandards erfüllt.

Was umfasst der Prototypenbau für Kunststoff Tiefziehteile?

Der Prototypenbau für Kunststoff Tiefziehteile umfasst die Herstellung funktionsfähiger Prototypenwerkzeuge.

Beim Tiefziehen sind Werkzeuge unentbehrlich, da es sonst nicht möglich wäre, Kunststoff in die gewünschte Form zu bringen. Für jede Produktentwicklung wird ein maßgeschneiderter Werkzeugsatz erstellt.

Da Tiefziehwerkzeuge für jedes einzelne Tiefziehprodukt maßgefertigt werden, ist für jede neue Prototypenentwicklung der Werkzeugbau eines neuen Tiefziehwerkzeugs erforderlich. Einmal hergestellt, können die Werkzeuge jedoch über eine äußerst lange Lebensdauer hinweg verwendet werden.

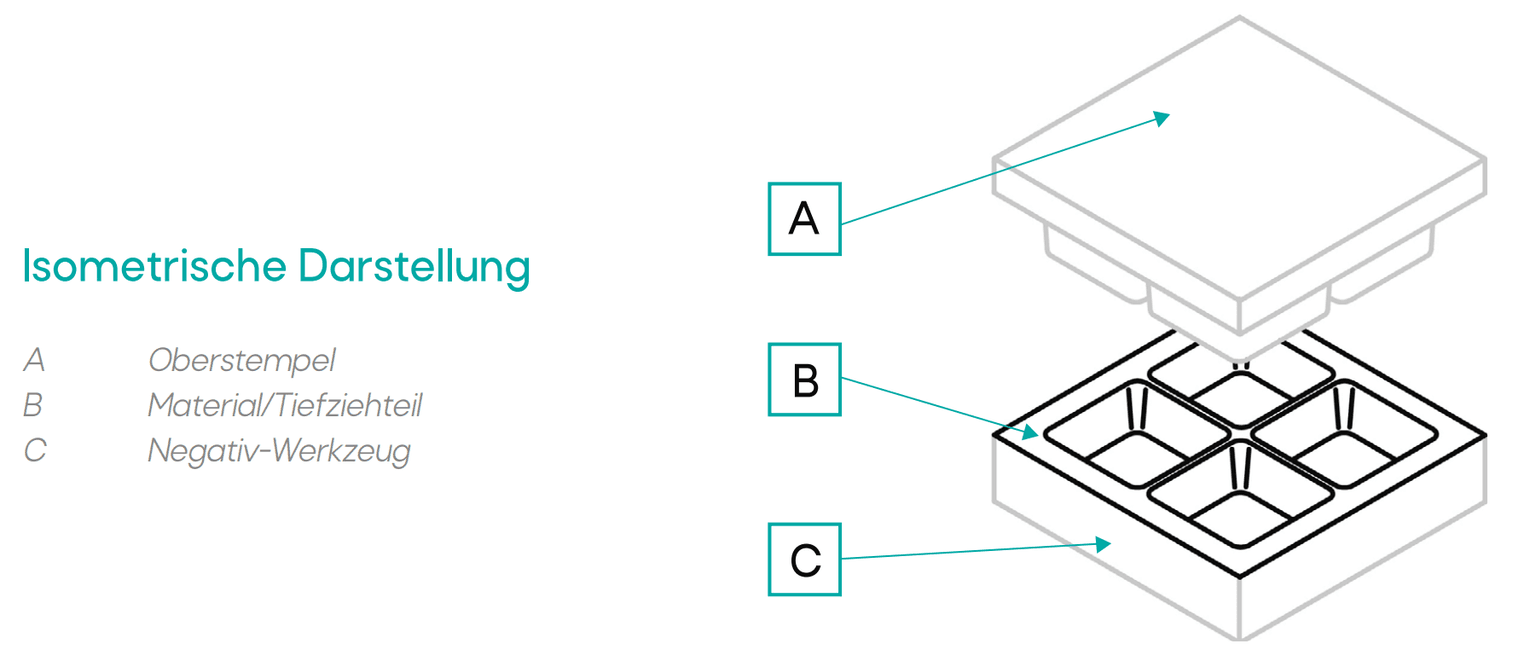

Isometrische Darstellung eines Tiefziehwerkzeugs

Unterschied Prototypenwerkzeug und Serienwerkzeug

Zwischen Prototypenwerkzeugen und Serienwerkzeugen gibt es im Tiefziehen bei den Materialien, aus denen sie hergestellt werden, Unterschiede.

Prototypenwerkzeug im Tiefziehen:

Zweck: Ein Prototypenwerkzeug wird verwendet, um im Tiefziehen Prototypen der Kunststoffteile herzustellen.
Eigenschaften: Im Kunststoff Tiefziehen sind Prototypenwerkzeuge oft einfacher und schneller herzustellen als Serienwerkzeuge. Sie können aus weniger kostenintensiven Materialien gefertigt sein und sind darauf ausgelegt, schnell Anpassungen und Änderungen am Design zu ermöglichen.
Lebensdauer: Die Lebensdauer eines Prototypenwerkzeugs ist in der Regel begrenzt, da es für die frühen Entwicklungsstadien des Tiefziehteils verwendet wird und nicht für eine langfristige Serienproduktion ausgelegt ist.

Serienwerkzeug im Tiefziehen:

Zweck: Ein Serienwerkzeug wird verwendet, um große Mengen von Teilen oder Produkten in der Serienproduktion herzustellen.
Eigenschaften: Serienwerkzeuge für Kunststoff Tiefziehteile sind hochpräzise und robust. Sie werden aus hochwertigen Materialien wie Aluminium hergestellt, die den Anforderungen der Serienproduktion standhalten können. Die Konstruktion und Herstellung der Werkzeuge ist auf eine lange Lebensdauer und wiederholte Nutzung ausgelegt, um hohe Stückzahlen mit konsistenter Qualität zu produzieren.
Anpassungsfähigkeit: Serienwerkzeuge sind in der Regel weniger flexibel für Änderungen im Vergleich zu Prototypenwerkzeugen. Änderungen der Prototypen im Tiefziehen erfordern oft eine aufwändigere Anpassung oder sogar die Herstellung eines neuen Werkzeugs.

Prototypenwerkzeuge im Tiefziehen

Tiefziehteil Prototypenbau mit 3D-Druck Werkzeug

Ein 3D-gedrucktes Werkzeug wird oft für die Bemusterung von wichtigen Teilsegmenten Ihres Tiefziehteils eingesetzt. Aus dem 3D-Druck Werkzeug kann aufgrund der Temperaturen und Belastungen beim Tiefziehen oft nur eine kleine Anzahl Muster erstellt werden.

Tiefziehteil Prototypenbau mit Musterwerkzeug aus Ureol

Ureol ist Modelbau Blockmaterial. Prototypenwerkzeuge aus Ureol können Ihr Endprodukt in Teilsegmente oder komplett abbilden. Das Ergebnis kommt Serien-Tiefziehteilen aus dem Werkzeugmaterial Aluminium oft schon sehr nahe. Die Fräszeiten für die Erstellung des Ureol Werkzeugs sind zwar ähnlich lang, aber das Material ist kostengünstiger als Aluminium.

Da Ureol deutlich weniger robust gegen Hitze und Druck ist, sind nur eine kleine Stückzahl Muster möglich.

Tiefziehteil Prototypenbau mit Teilsegment-Serienwerkzeug

Als Prototyp im Tiefziehen bildet ein Teilsegment Aluminium-Werkzeug das Serienergebnis Ihres Tiefziehteils optimal ab. Bei einem Teilsegment-Werkzeug können Kosten, ggü. der Serie, gespart werden. Das ist beispielsweise über ein 1-fach, statt Mehrfach-Kavitäten-Werkzeug, möglich.

Achtung: Das Muster-Werkzeug ist ein Vorschritt zum Serien-Werkzeug aus Aluminium, und die zusätzliche Erstellungszeit muss im Projektplan beachtet werden.

Tiefziehteil Prototypenbau mit Serienwerkzeug

Das Serienwerkzeug aus Aluminium wird immer auch für die Erstellung von Freigabemustern verwendet. Die Prototypen Tiefziehteile aus dem Werkzeug werden unter optimaler Verstreckung, Hitze- und Kühlungsverhalten produziert. Da gerade ab mittleren Mengen die Ausbringungsmenge pro Zeitintervall stückpreistechnisch wichtig wird, wird hier auch mit großen Mehrfachnutzen-Werkzeugen gearbeitet.
