ESD-Schutz für Bauteile in der Elektronikfertigung: Maßnahmen, Materialien & Lösungen

ESD-Schutz für Bauteile – Das Wichtigste in Kürze

• Kunststoff Tiefziehteile mit ESD-Schutz schützen empfindliche elektronische Bauteile vor elektrostatischen Entladungen durch leitfähige und antistatische Materialzusätze.
• ESD-fähige Tiefziehteile bestehen aus thermoplastischen Kunststoffen wie ABS oder PS, werden durch Tiefziehen geformt und bieten zusätzlich Oberflächenschutz, Stabilität und Wiederverwendbarkeit.
• Je nach Anwendung kommen ESD-Behälter, Elektronikgehäuse oder speziell geformte Trays zum Einsatz.

Was ist elektrostatische Entladung (ESD)?

Elektrostatische Entladung (ESD) beschreibt den plötzlichen Stromfluss zwischen zwei unterschiedlich geladenen Objekten. Diese Entladung kann durch Reibung, Bewegung oder Kontakt entstehen. Besonders gefährdet sind:

• Halbleiter
• Leiterplatten
• Sensoren
• Mikrochips

Schon Spannungen ab wenigen Volt können Schäden verursachen.

Warum ist ESD so gefährlich?

Die Gefahr von ESD liegt darin, dass Schäden oft unsichtbar sind. Das führt zu folgenden Problemen:

• Bauteile fallen sofort aus
• oder werden langfristig geschwächt
• Qualitätsprobleme entstehen erst später

Die Konsequenzen, die sich daraus ziehen, sind Produktionsausfälle, Reklamationen und hohe Kosten in der Qualitätssicherung. Daher ist es für empfindliche Bauteile in der Elektronikfertigung wichtig, diese mit ESD-Schutz zu versehen.

Welche ESD-Schutzmaßnahmen gibt es?

Ein effektiver ESD-Schutz basiert immer auf einem ganzheitlichen Konzept:

1. ESD-Schutz am Arbeitsplatz

• leitfähige Tischmatten
• Erdungssysteme
• ESD-Armbänder

2. ESD-Schutzkleidung

• antistatische Kleidung
• ESD-Schuhe

3. Tiefziehteile mit ESD-Schutz

Hier kommen verschiedene Lösungen zum Einsatz:

ESD-Transportverpackungen

ESD-Transportverpackungen schützen empfindliche elektronische Bauteile zuverlässig vor elektrostatischer Entladung während Lagerung und Versand. Dazu zählen unter anderem Beutel, Schaumstoffe oder Boxen mit antistatischen beziehungsweise leitfähigen Eigenschaften. Sie sorgen dafür, dass Bauteile sicher an ihrem Bestimmungsort ankommen, ohne beschädigt zu werden.

Elektronikgehäuse

Elektronikgehäuse oder auch ESD-Gehäuse bieten eine sichere Umgebung für empfindliche Komponenten im Einsatz. Sie verhindern nicht nur elektrostatische Aufladungen, sondern schützen zusätzlich vor mechanischen Einflüssen, Staub und Feuchtigkeit. Besonders in anspruchsvollen Anwendungen sind sie essenziell für die langfristige Funktionssicherheit.

ESD-Behälter

ESD-Behälter werden für die Lagerung und den innerbetrieblichen Transport elektronischer Bauteile eingesetzt. Sie bestehen aus leitfähigen Kunststoffen und sind häufig kompatibel mit standardisierten Logistiksystemen wie KLTs oder Eurobehältern. Dadurch ermöglichen sie eine effiziente und sichere Handhabung im Produktionsumfeld.

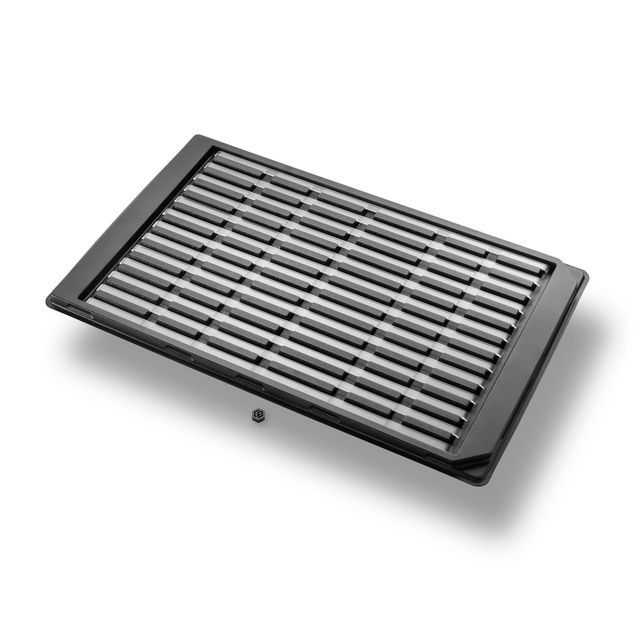

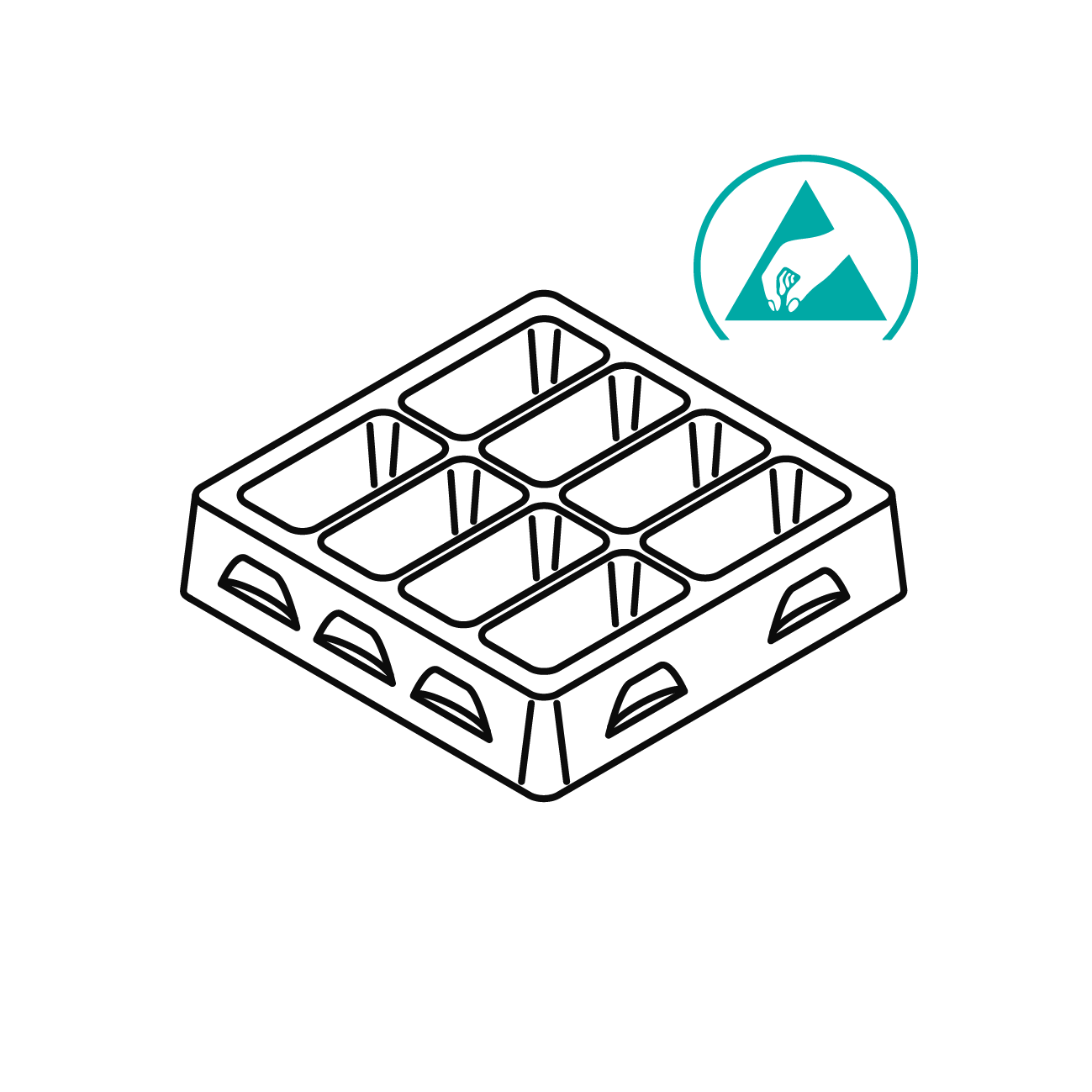

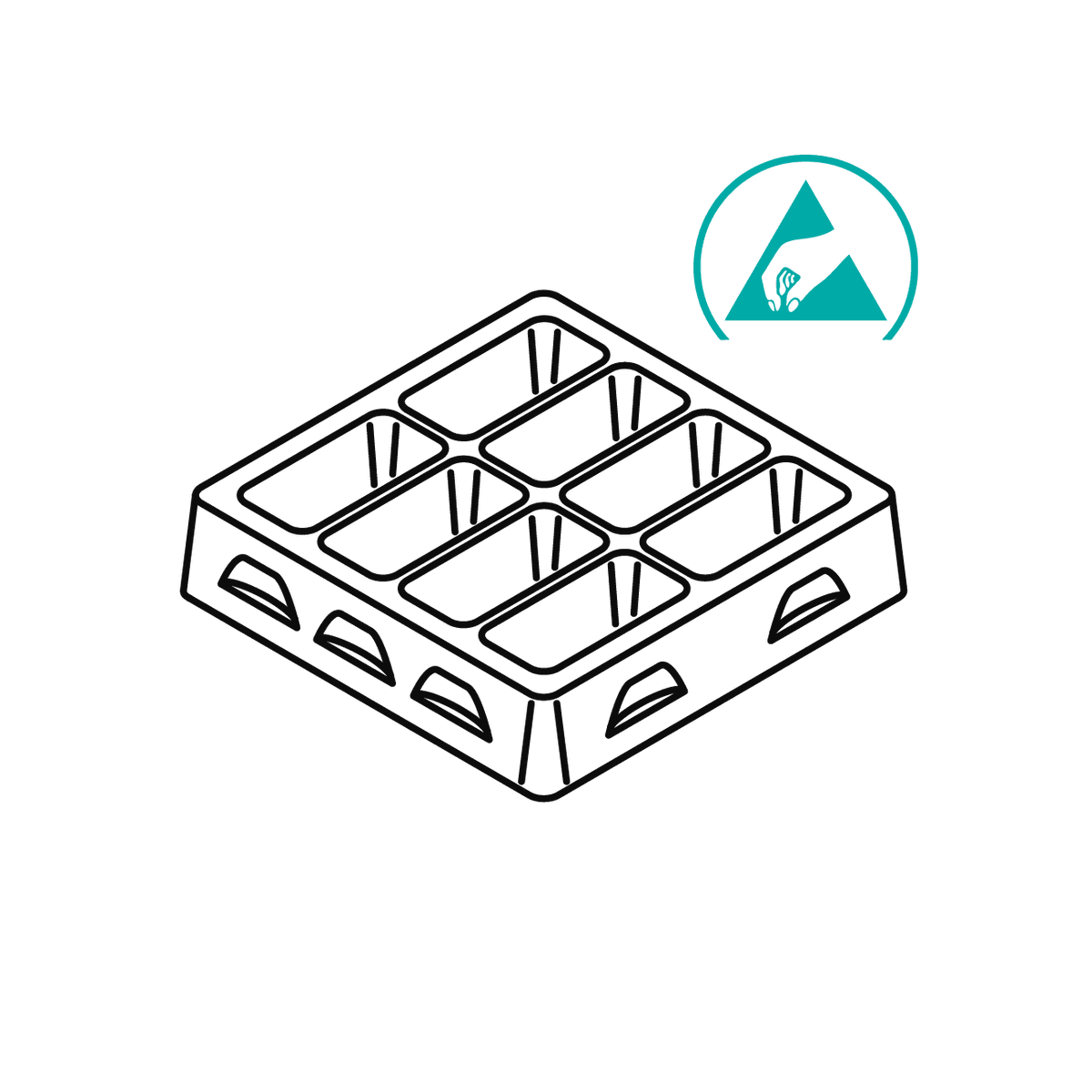

ESD-Trays

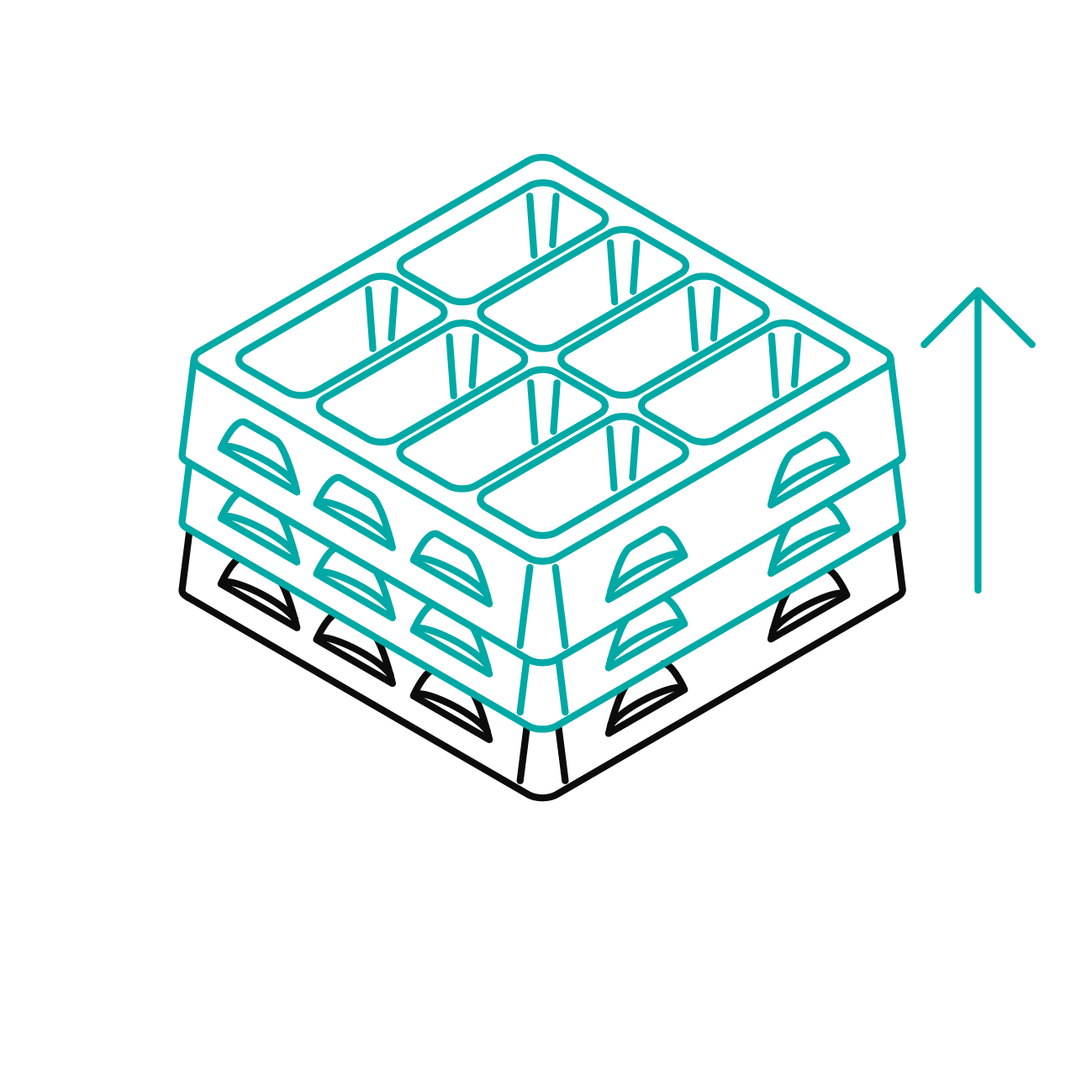

ESD-Trays sind speziell geformte Werkstückträger, die Bauteile positionsgenau aufnehmen und gleichzeitig vor elektrostatischer Entladung schützen. Sie eignen sich besonders für automatisierte Prozesse, da sie eine exakte Fixierung der elektronischen Bauteile und einfache Handhabung ermöglichen. Durch ihre Stapelbarkeit nutzen sie den Raum effizient aus.

Wie funktioniert der ESD-Schutz von Bauteilen in der Elektronikfertigung?

Der ESD-Schutz der Bauteile wird durch die Zusammensetzung der Materialien gewährleistet:

1. Elektrische Leitfähigkeit: Durch die Zugabe von Additiven wie Ruß oder Graphit wird der Kunststoff elektrisch leitfähig, sodass elektrische Ladungen effizient abgeleitet werden können.
2. Antistatische Wirkung: Antistatische Additive verhindern, dass sich auf der Oberfläche der ESD-fähigen Tiefzieheile überhaupt statische Ladungen bilden.
3. Oberflächenschutz: Die glatte und speziell behandelte Oberfläche der mit ESD-Schutz versehenen Kunststoffteile schützt nicht nur vor Kratzern, sondern verhindert auch, dass sich Staub oder Partikel anlagern, die wiederum eine statische Aufladung begünstigen könnten.

Aus welchen Materialien bestehen Tiefziehteile mit ESD-Schutz?

Die Grundlage bilden thermoplastische Kunststoffe, die gezielt modifiziert werden. Häufig eingesetzte Materialien für ESD-fähige Tiefziehteile sind:

• ABS (Acrylnitril-Butadien-Styrol)
• PS (Polystyrol)
• PC (Polycarbonat)
• HD-PE (High Density Polyethylen)

Diese Kunststoffe werden mit leitfähigen Additiven kombiniert, um elektrostatische Ladungen sicher abzuleiten.

Wie werden Tiefziehteile mit ESD-Schutz hergestellt?

1. Materialvorbereitung: Bei der Kunststoff Extrusion wird Kunststoffgranulat sorgfältig mit den Additiven und Antistatika vermischt, um die gewünschten Materialeigenschaften sicherzustellen.
2. Formgebung: Der Kunststoff wird beim Kunststoff Tiefziehen erhitzt und in die endgültige Form gebracht.
3. Qualitätskontrolle: Abschließend werden die ESD-Verpackungen, Gehäuse und Behälter auf ihre elektrische Leitfähigkeit, antistatische Eigenschaften sowie mechanische Stabilität geprüft.

Einsatzbereiche von ESD-Schutzlösungen

• Elektronikfertigung: In der Elektronikindustrie werden Tiefziehteile mit ESD-Schutz genutzt, um Bauteile wie Halbleiter, Leiterplatten oder Chips zu transportieren und zwischen verschiedenen Fertigungsschritten sicher zu lagern.
• Automotive: Moderne Fahrzeuge enthalten empfindliche Steuergeräte und Sensoren, die während der Produktion und Lieferung geschützt werden müssen.
• Medizintechnik: Diagnostische Geräte und deren Komponenten benötigen ebenfalls einen hohen Schutz vor elektrostatischen Entladungen.

Übersicht der Einsatzbereiche von ESD-Werkstückträgern

Vorteile von Tiefziehteilen mit ESD-Schutz

Auch wenn es verschiedene Verpackungslösungen gibt, bieten ESD-fähige Thermoform-Komponenten einige spezifische Vorteile:

1. Langlebigkeit

Tiefziehteile aus Kunststoff zeichnen sich durch eine hohe Stabilität und Widerstandsfähigkeit aus. Sie sind ausgelegt für den langfristigen Einsatz in Produktion und Logistik und halten auch anspruchsvollen Bedingungen stand. ESD-beständige Tiefziehteile sind widerstandsfähig gegenüber:

• Stößen
• Vibrationen
• Feuchtigkeit

2. Individuelle Anpassung

Tiefziehteile lassen sich exakt auf die Geometrie und Anforderungen der jeweiligen Bauteile abstimmen. Dadurch wird ein optimaler Schutz sowie eine sichere Positionierung gewährleistet. Sie bieten:

• passgenaue Formnester und Kavitäten (Trays)
• sichere Fixierung der Bauteile (Trays & Behälter)
• und können an automatisierte Prozesse angepasst werden (Trays)

3. Effiziente Logistik

Durch ihre durchdachte Konstruktion ermöglichen Tiefziehteile eine effiziente Handhabung entlang der gesamten Wertschöpfungskette – von der Produktion bis zum Transport. ESD-Trays zum Beispiel sind ergonomisch gestaltet und können mit integrierten Griffen ausgestattet werden, die das einfache Greifen und Transportieren ermöglichen.

4. Wiederverwendbarkeit

ESD-Tiefziehteile sind im Vergleich zu Einwegverpackungen eine nachhaltigere Option, da sie als Mehrwegverpackung konstruiert werden können. So reduzieren sie den Abfall und den Bedarf an Einwegmaterialien wie Pappe oder Schaumstoff.

Zusätzlich können Tiefziehteile in ESD-Ausführung am Ende ihrer Lebensdauer recycelt werden, um die Ressourceneffizienz weiter zu verbessern.

Häufige Fragen zu ESD-Schutz für Bauteile in der Elektronikfertigung

Was bedeutet ESD?

ESD steht für elektrostatische Entladung: Das ist ein plötzlicher Stromfluss zwischen zwei unterschiedlich geladenen Objekten.

Sind Tiefziehteile mit ESD-Schutz immer schwarz?

Viele ESD-fähige Tiefziehteile sind schwarz (durch Rußzusatz), es gibt aber auch transparente antistatische Varianten.

Kann ich Tiefziehteile mit ESD-Schutz individuell anpassen lassen?

Ja, Abmessungen, Nestformen, Griffpositionen und Material können nach Bedarf konstruiert werden.

Tipp: Mit unserem 3D Tray Generator können Sie ein erstes Tray-Konzept erstellen lassen.

Wie lange sind Tiefziehteile mit ESD-Schutz haltbar?

Bei sachgerechter Nutzung können sie viele Umläufe im Produktions- oder Logistikprozess überstehen.

Gibt es auch Standardvarianten für ESD-Tiefziehteile?

Ja. Für gängige KLTs und Euronormbehälter bieten wir auch auch Standardtrays- und Einlagen mit ESD-Schutz an. Diese finden Sie in unserem Online-Shop.

Fazit: Der richtige ESD-Schutz entscheidet über Qualität

Ein effektiver ESD-Schutz ist entscheidend für die Zuverlässigkeit elektronischer Bauteile. Während grundlegende Maßnahmen wie Erdung und Schutzkleidung wichtig sind, spielt die richtige Verpackung oder Verkleidung eine wichtige Rolle.

Sie planen derzeit ein Projekt, das ESD-Schutz erfordert? Fragen Sie an, wir beraten Sie gerne weiter!
