DfM-Analyse für Kunststoff Tiefziehteile
Optimieren Sie CAD-Modelle schon in der Konstruktionsphase – mit dem intelligenten Tiefzieh-Check für maximale Fertigbarkeit. Ihr Tiefziehteil in unsere 3D-Analyse hochladen und automatische Design for Manufacturing (DfM) Tiefziehprüfung erhalten.
RadienBauteilgeometrie untersucht
VerstreckungWandstärken errechnet
EntformschrägenOptimale Zugrichtung definiert
Kanten Schnittkanten definiert
WandstärkenSchwankungen dargestellt
EngstellenProblemstellen erkannt
Ihre DfM-Analyse für tiefziehgerechte Bauteile
Vom Konzept zur fertigungsgerechten Konstruktion – mit dem formary Tiefzieh-Check.
Sicherheit schon im Designprozess: Prüfen Sie Ihre Bauteile sofort auf Fertigbarkeit: ganz ohne Wartezeiten, manuelle Rückfragen oder fehleranfällige Einschätzungen. Der formary Tiefzieh-Check analysiert Ihr CAD-Modell innerhalb weniger Sekunden auf alle relevanten Tiefzieh-Kriterien. Die DfM-Analyse ist vollautomatisch, farbcodiert und bereit zur direkten Weiterverarbeitung im Werkzeugbau.
DfM-Analyse in Aktion sehen
Fertigungssicherheit auf Knopfdruck. Sehen Sie unsere Design for Manufacturing Software für Kunststoff Tiefziehteile in Aktion.
CAD-Daten hochladen
Laden Sie Ihre CAD-Datei (STEP-Format) in der Software hoch.
CAD-Daten analysieren
Die DfM-Analyse prüft Ihre Daten auf Design for Manufacturing Grundlagen.
Tiefziehkriterien überprüfen
Die DfM-Analyse prüft die Daten auf typische Konstruktionskriterien im Tiefziehen und markiert diese farblich.
So funktioniert die DfM-Analyse

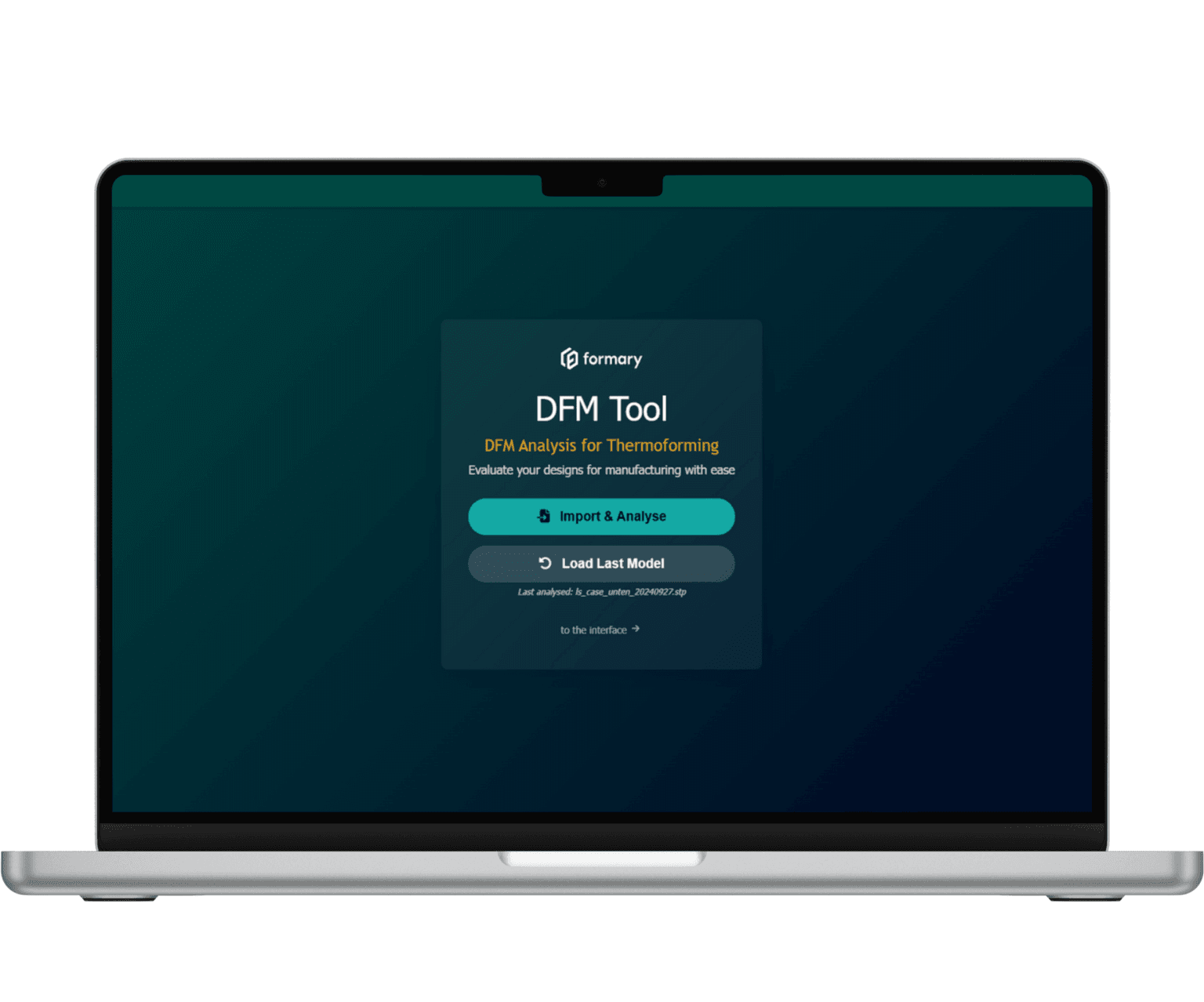

Tiefziehteil 3D-Daten hochladen

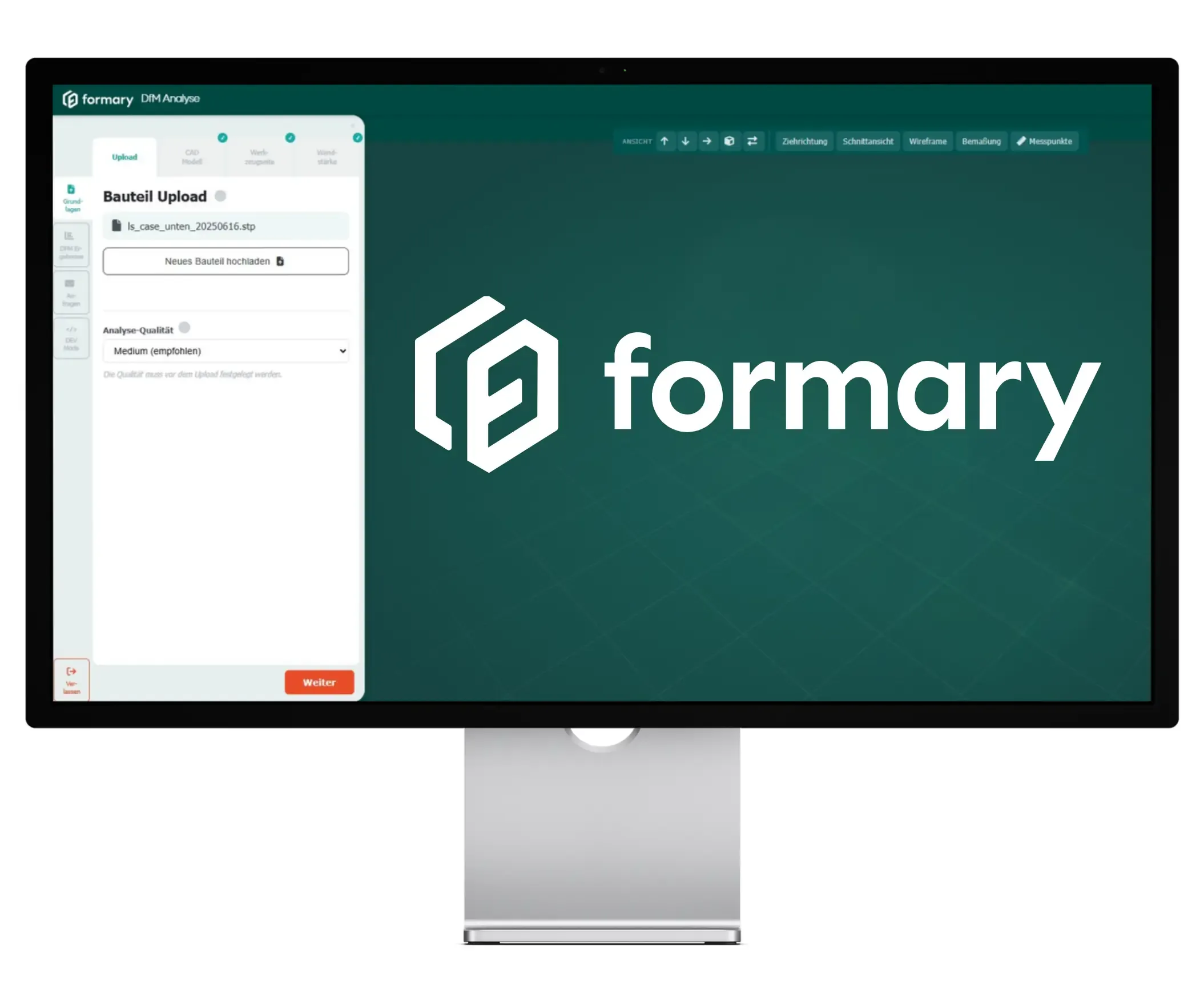

Laden Sie Ihre CAD-Daten (z.B. STEP-Dateien) einfach im DfM Tool hoch hoch. Zunächst werden die 3D-Daten automatisch darauf geprüft, ob sie für die Analyse geeignet und verarbeitbar sind; anschließend definieren Sie die relevanten DfM-Parameter, bevor die eigentliche Fertigbarkeitsprüfung durchgeführt wird.

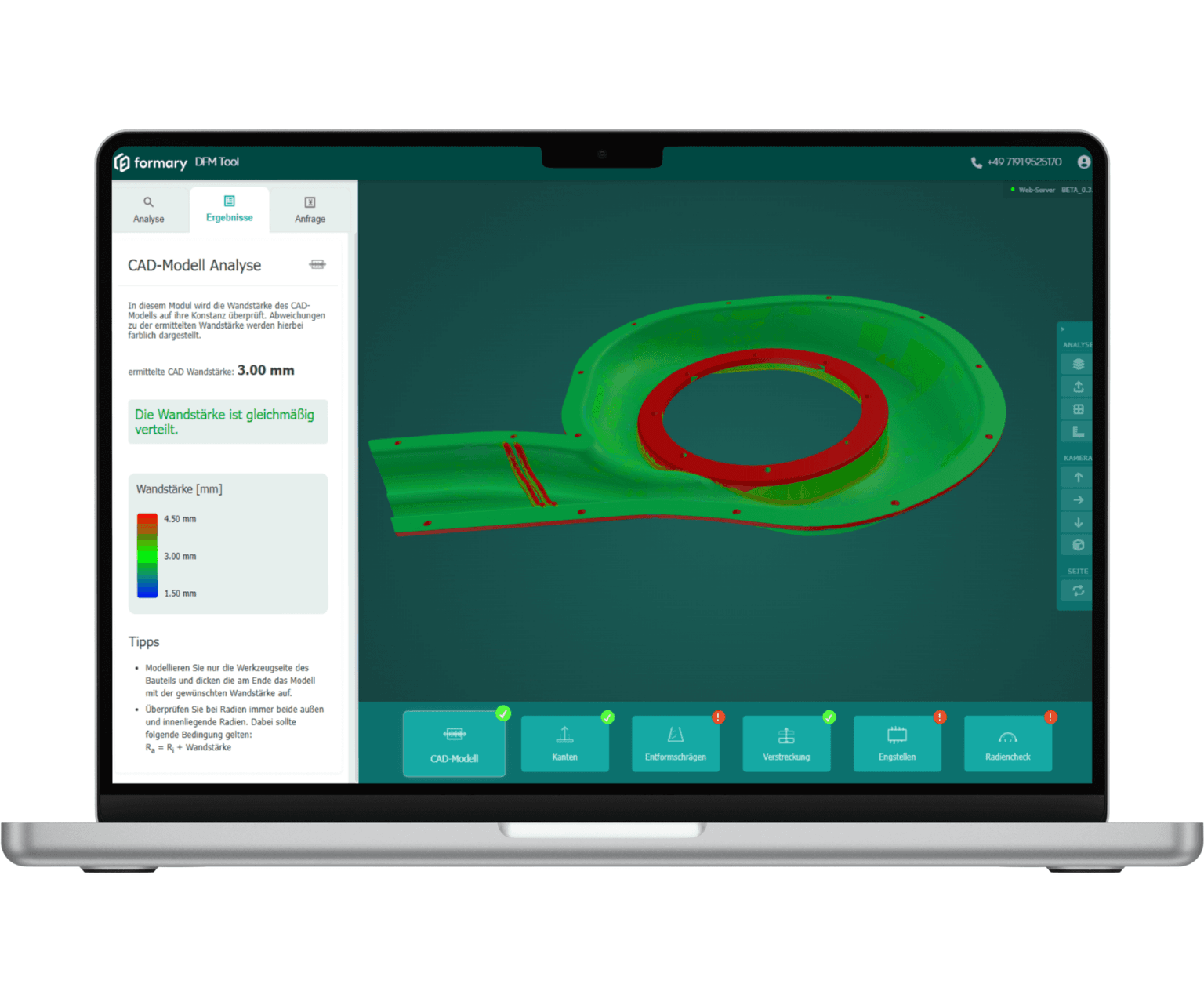

CAD Modell Analyse

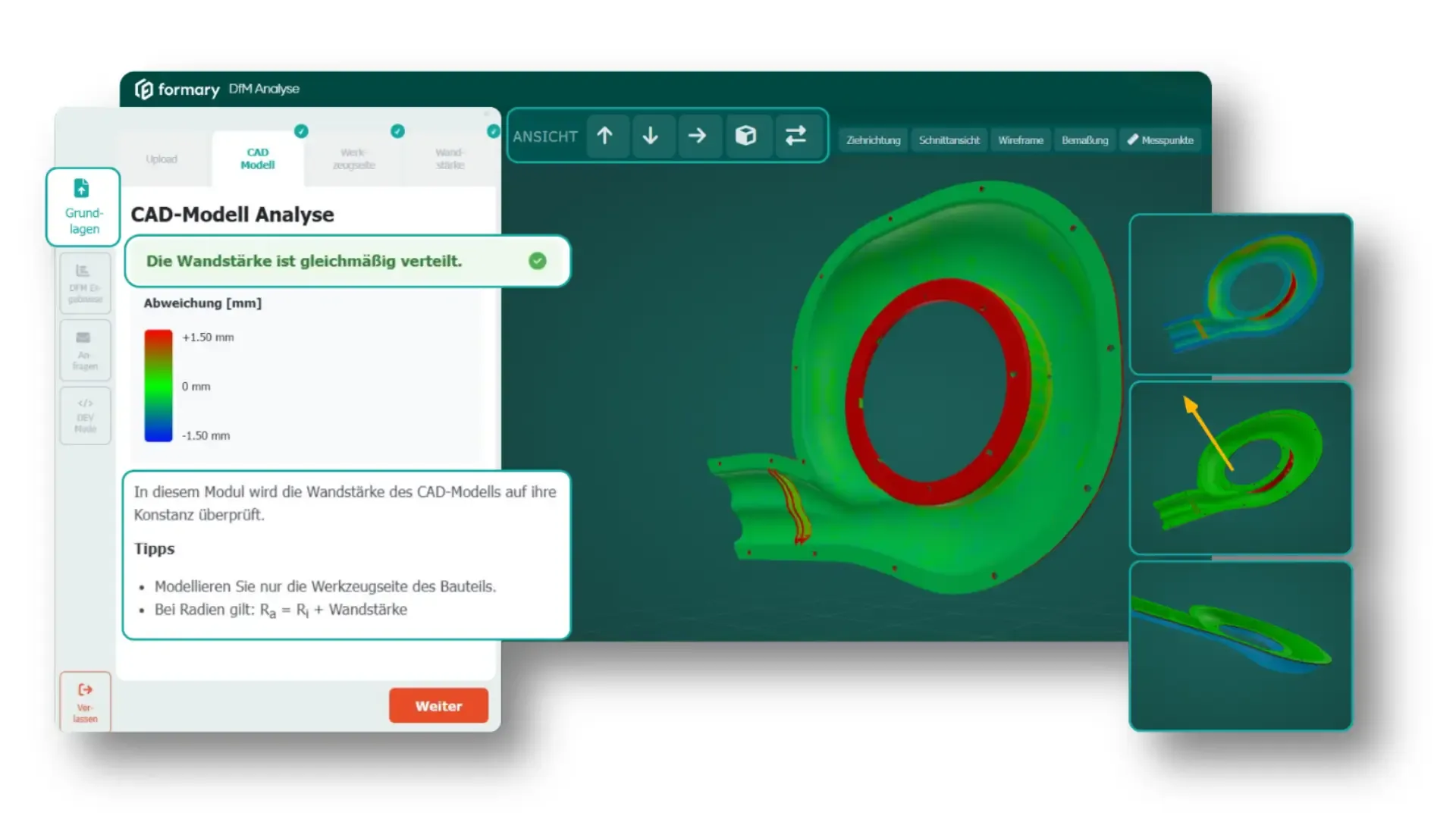

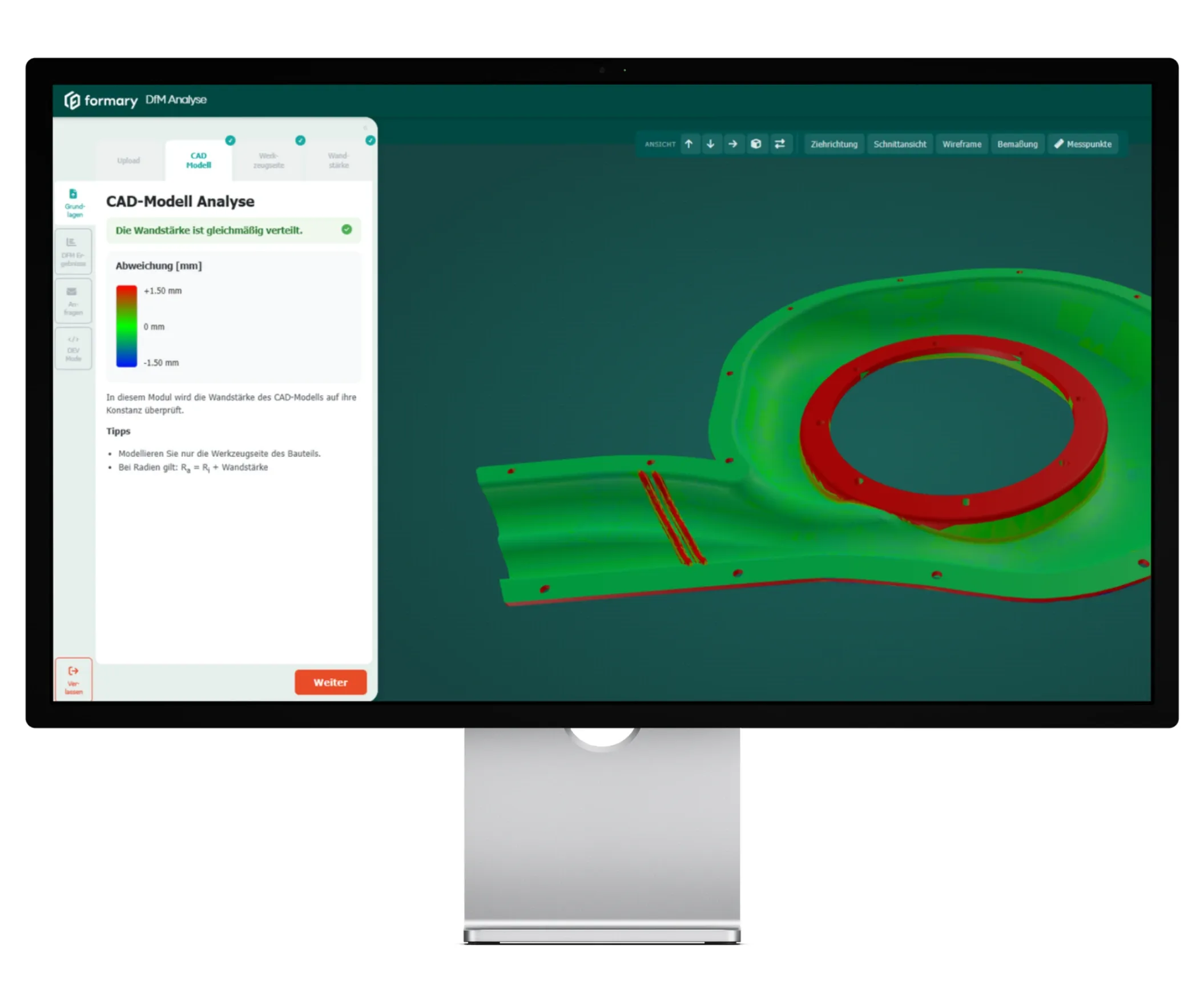

Das Tool prüft zunächst, ob das CAD-Modell richtig angelegt ist, aka eine gleichmäßige Wandstärkenverteilung aufweist und korrekt aufgedickt ist. So wird die Eignung für die Design for Manufacturing Prüfung sichergestellt. Abweichende Stellen werden markiert.

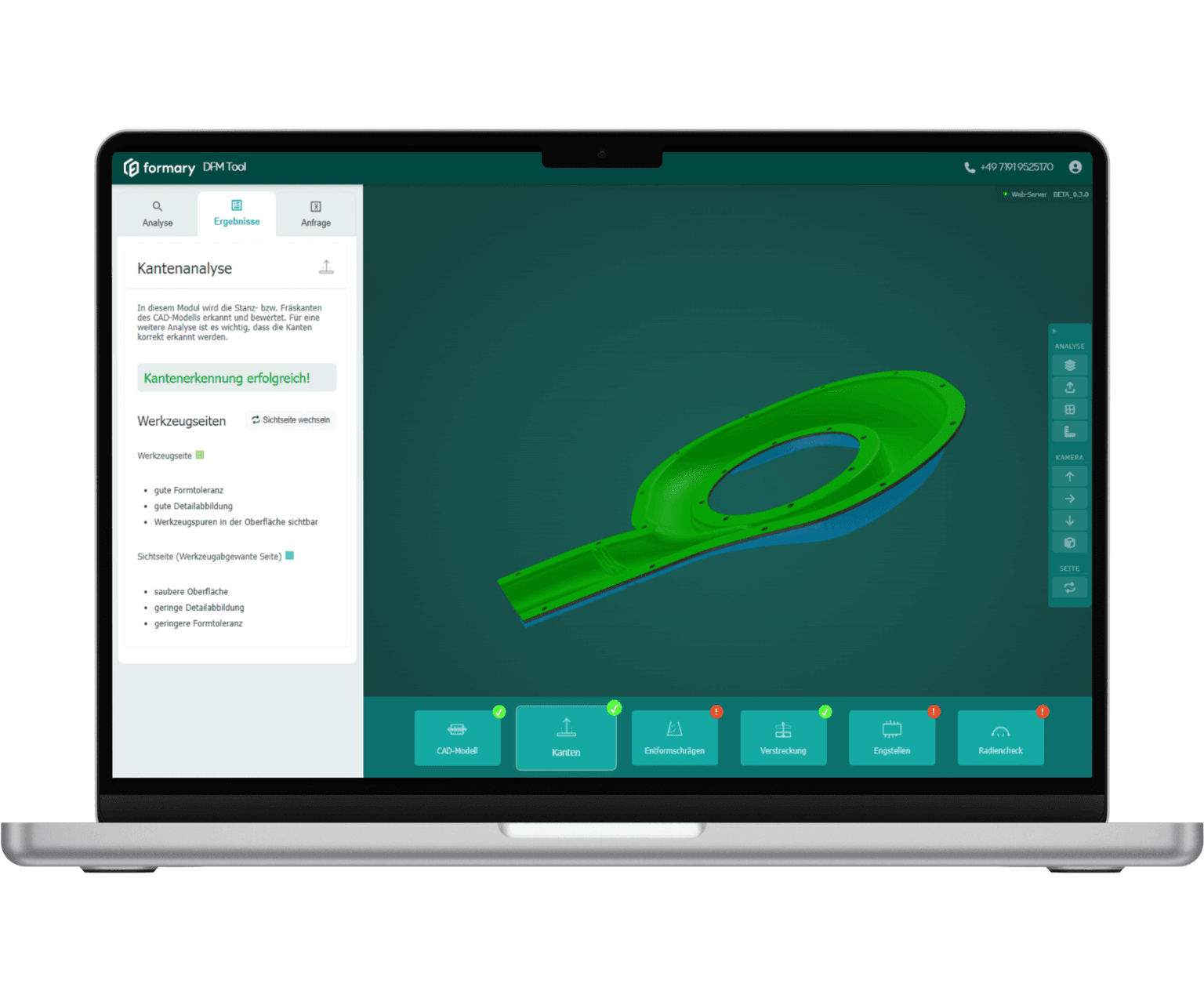

Werkzeugseite definieren
Das Tool analysiert, ob Stanz- bzw. Fräskanten im CAD Modell erkannt werden, da dies essenziell für die weitere Analyse ist. Zusätzlich können Sie die Werkzeugseite definieren. Auf dieser Basis erfolgt anschließend die DfM-Prüfung, wobei auch beide Seiten nacheinander vergleichend analysiert werden können.
Finale Wandstärken einstellen

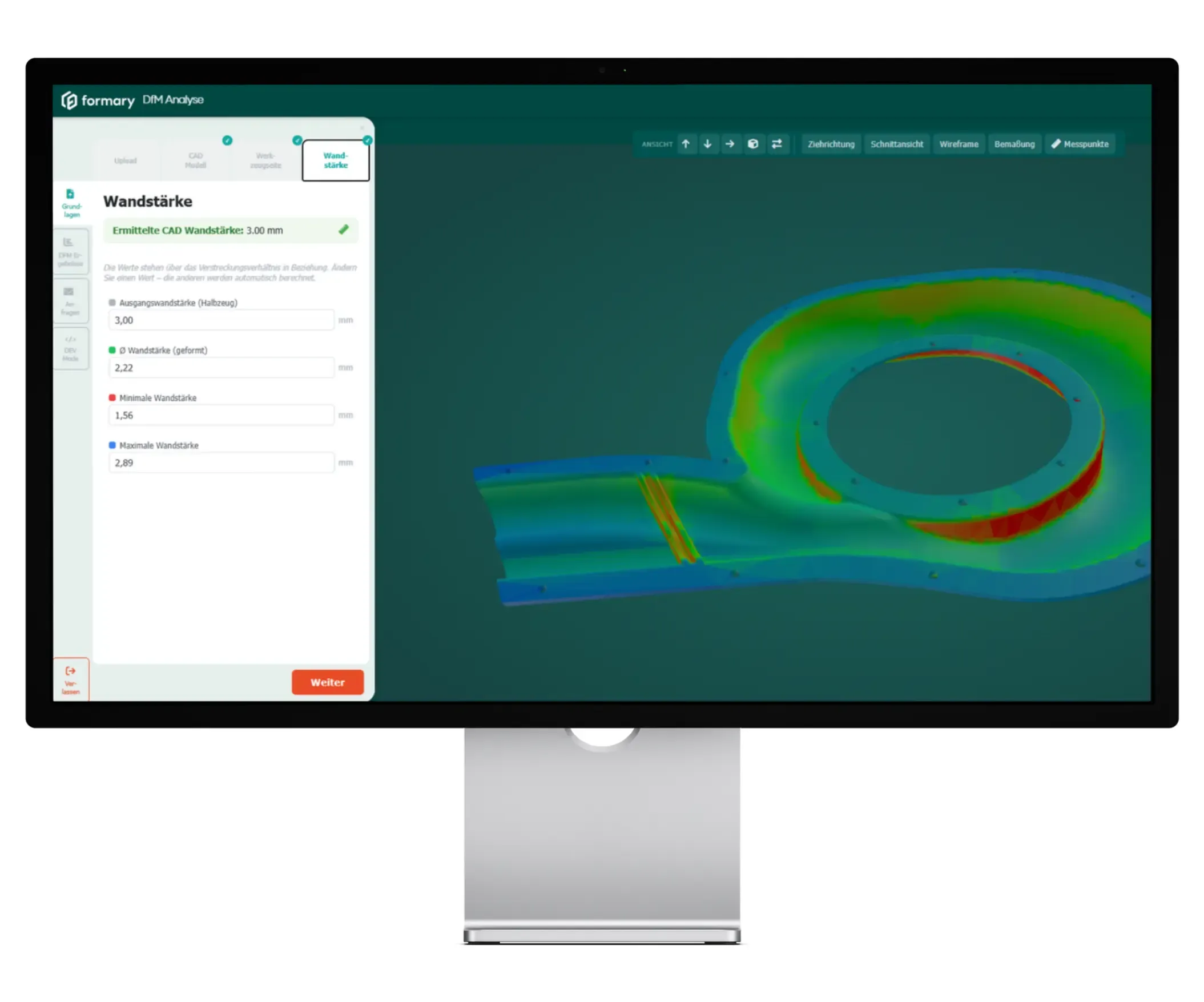

Hier definieren Sie die gewünschten Wandstärken für das tiefgezogene Bauteil. Entweder geben Sie eine Ausgangsstärke vor oder eine minimale Wandstärke – in diesem Fall berechnet das Tool automatisch die erforderliche Ausgangsstärke sowie die daraus resultierenden minimalen, maximalen und durchschnittlichen Wandstärken.

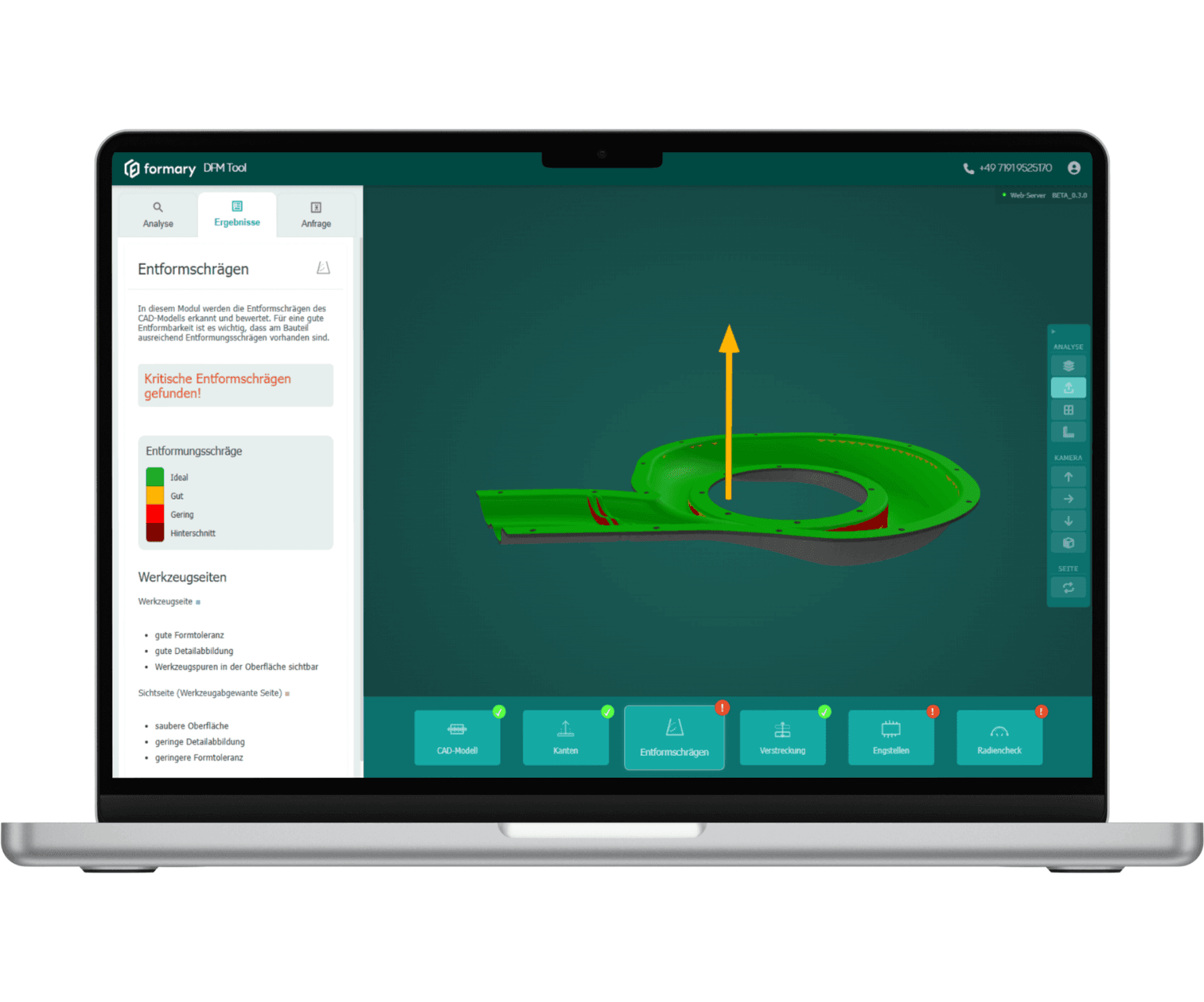

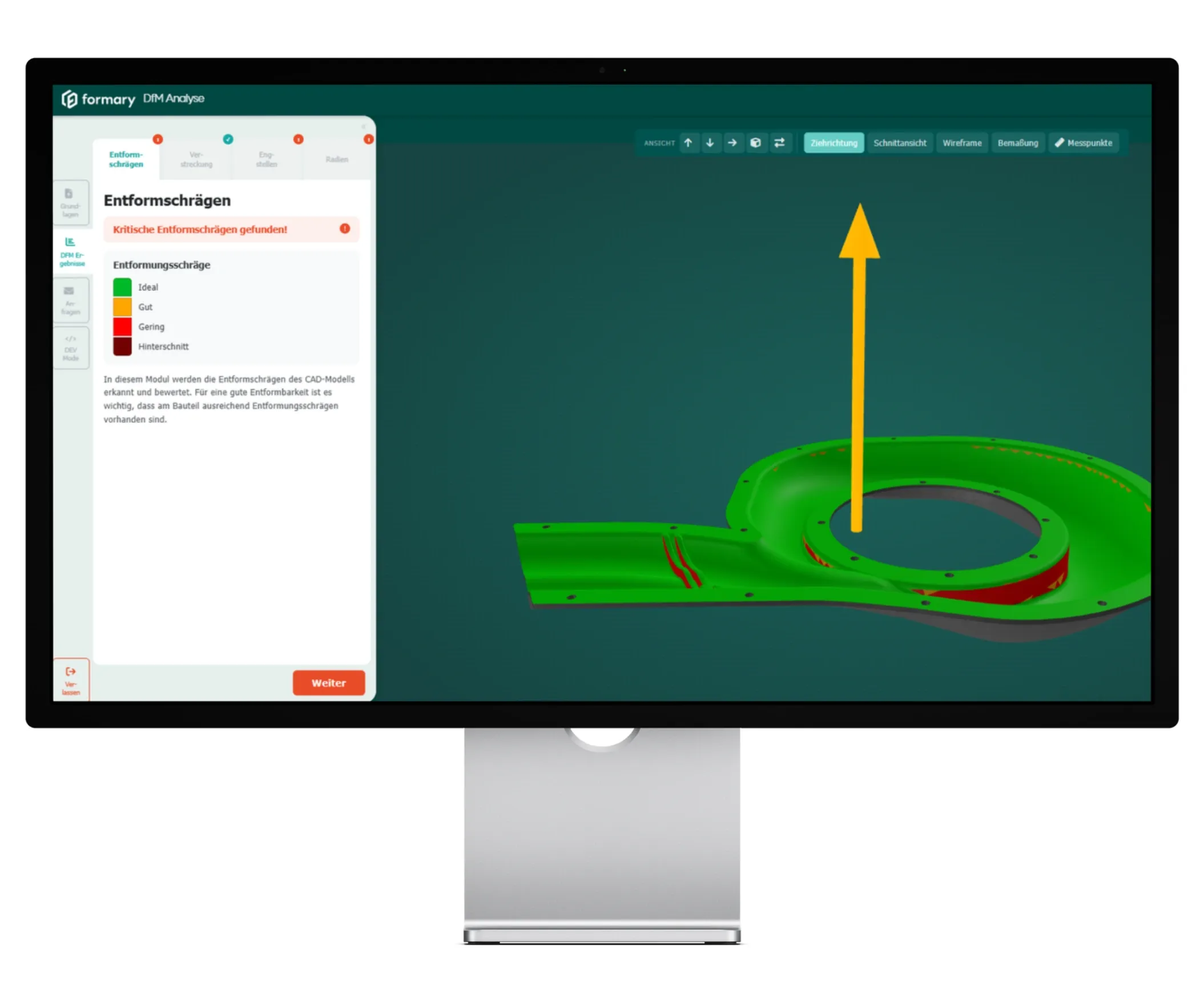

Entformschrägen überprüfen
Ab hier beginnt die DfM-Analyse: Die Entformbarkeit des Tiefziehteils nach dem Tiefziehprozess wird geprüft: Kritische Bereiche ohne ausreichende Schräge werden hervorgehoben. So können Sie direkt erkennen, wo nachgebessert werden muss, um eine reibungslose Entnahme aus dem Werkzeug zu gewährleisten.

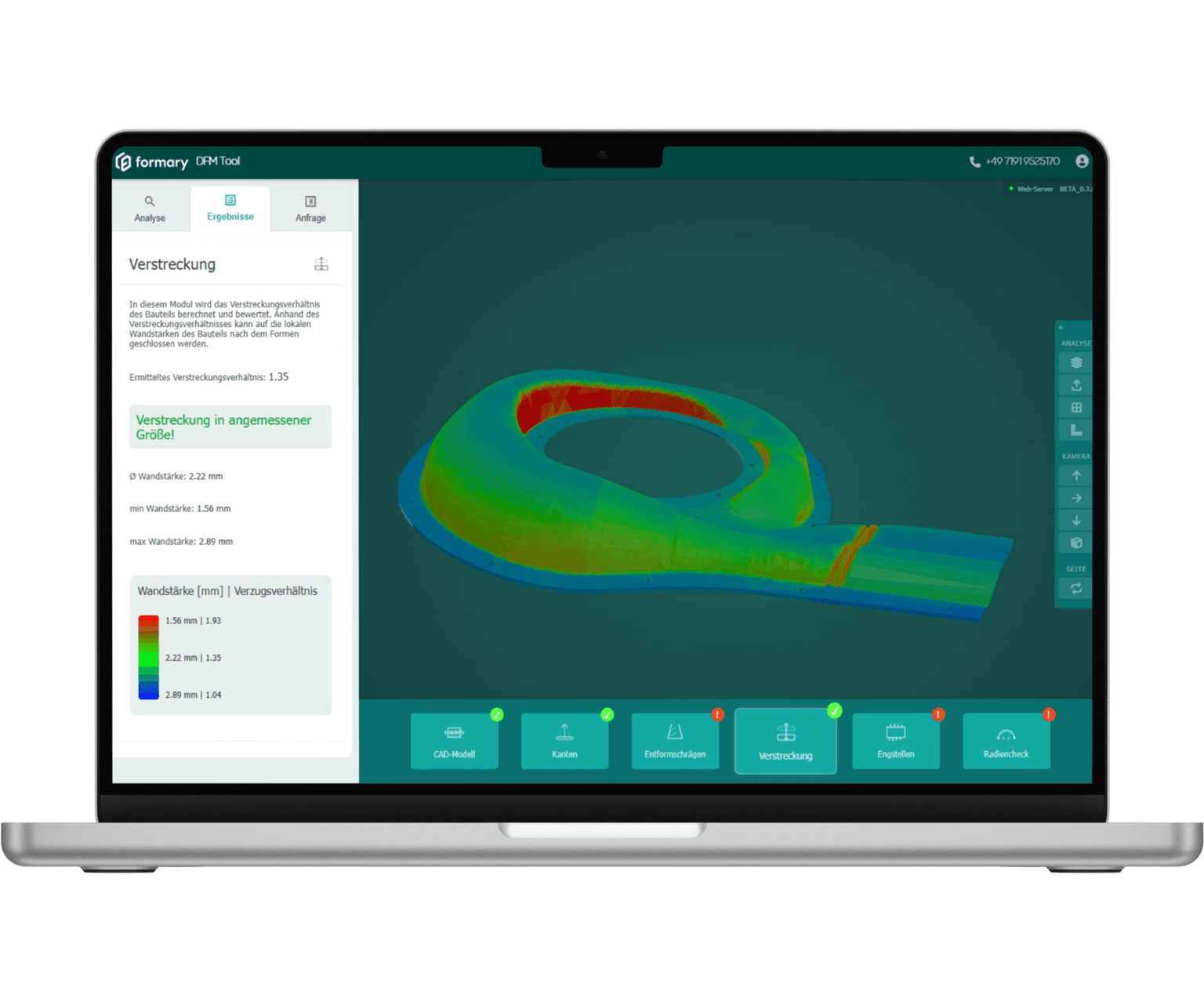

Verstreckungsverhältnis validieren

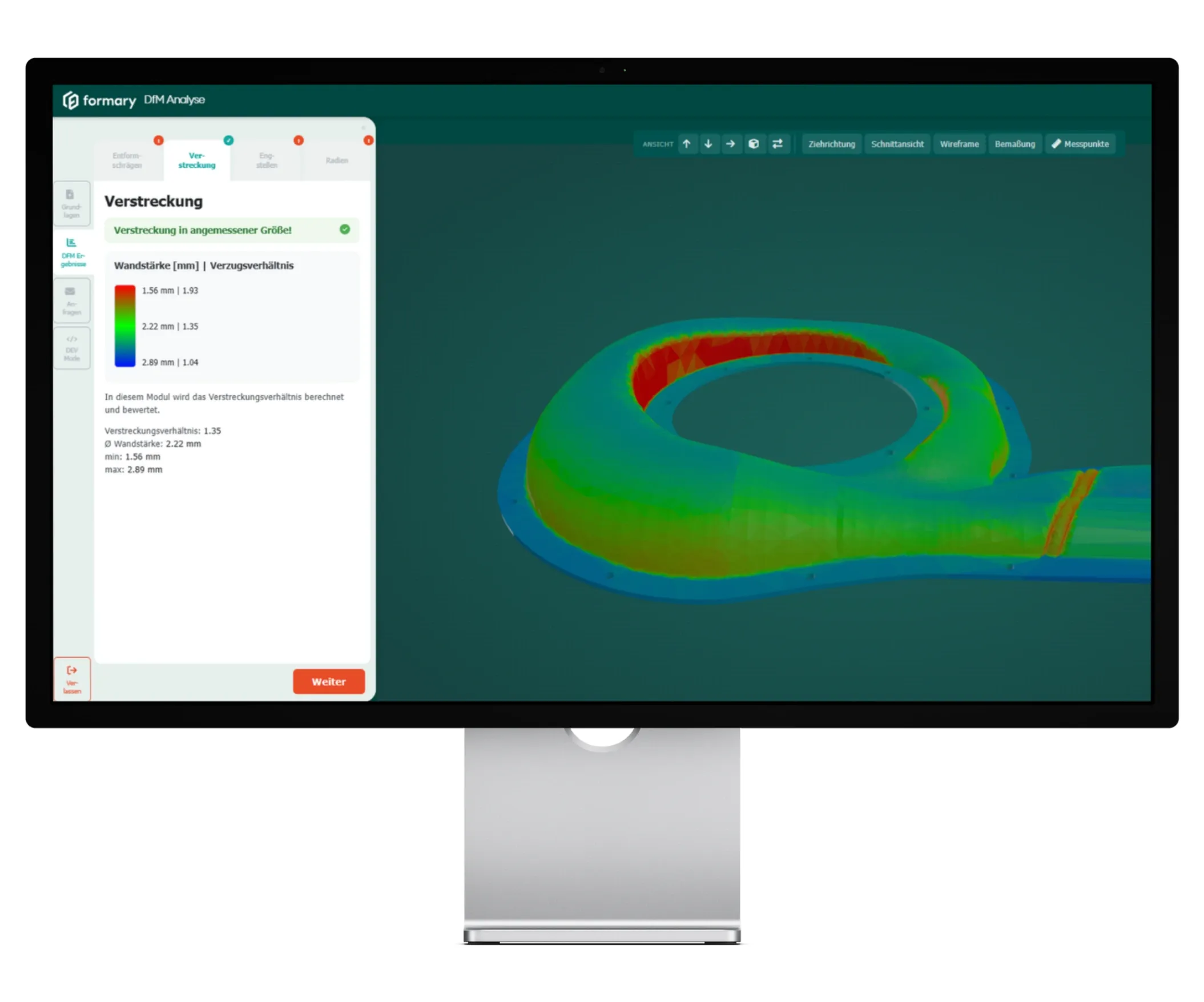

Dieses Modul berechnet das lokale Verstreckungsverhältnis und macht sichtbar, wie stark das Material an verschiedenen Stellen des Bauteils gedehnt wird. Die DfM-Analyse ermöglicht eine realitätsnahe Einschätzung der resultierenden Wandstärkenverteilung nach dem Tiefziehprozess für die Beurteilung der Bauteilqualität und Funktionalität.

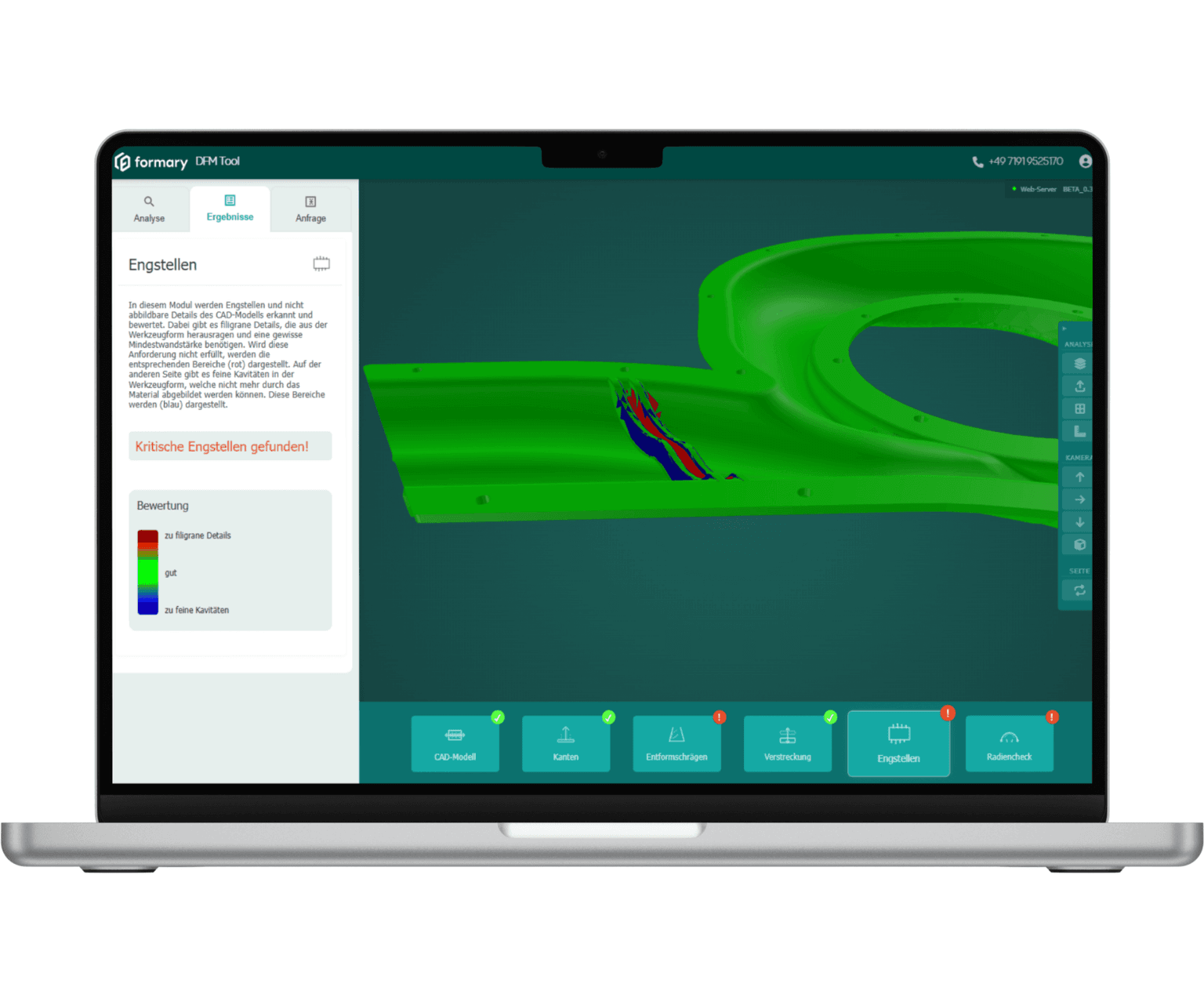

Engstellen und Details bewerten

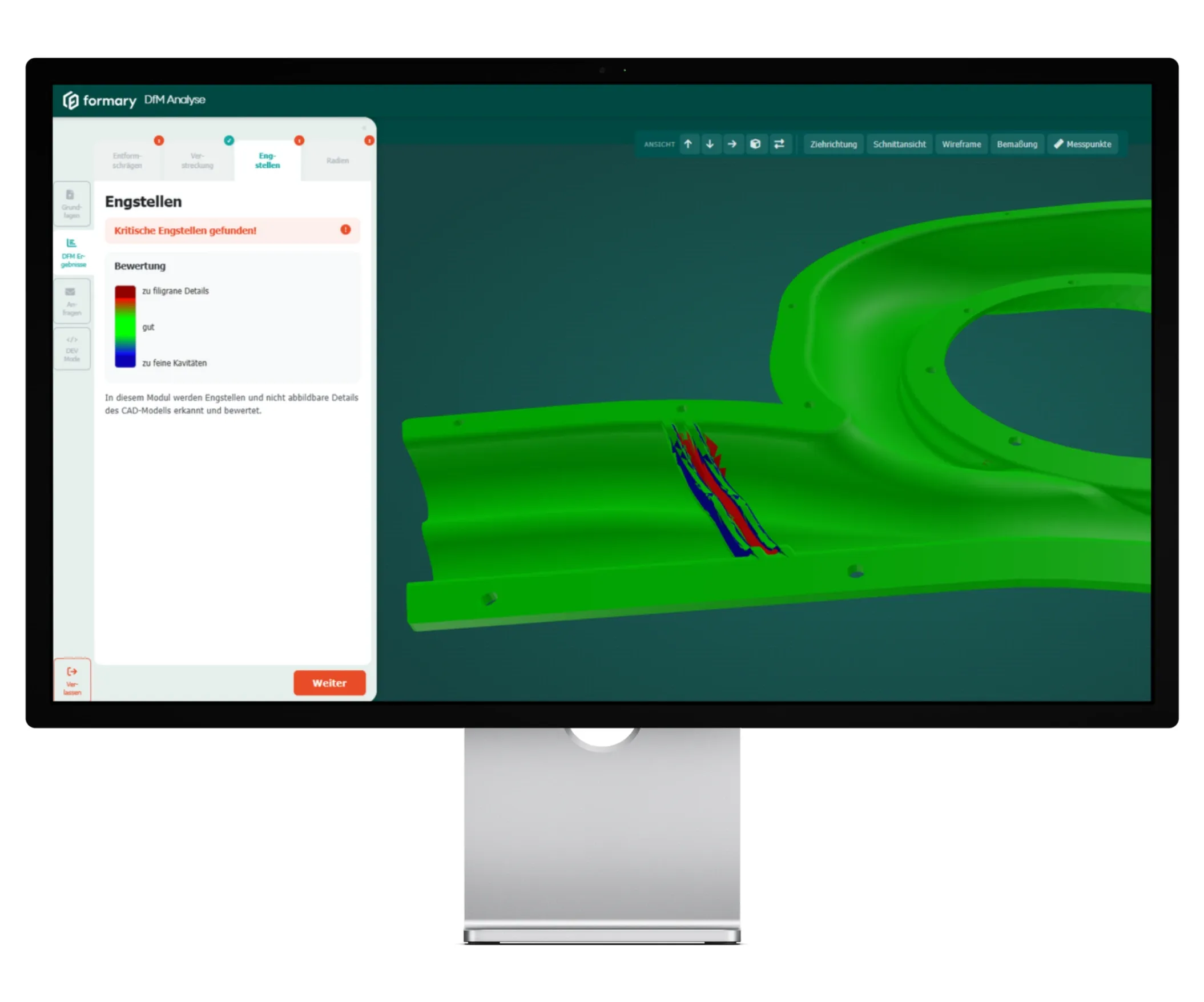

Filigrane Bereiche mit unzureichender Wandstärke werden rot dargestellt, feine Kavitäten, die vom Material nicht abgebildet werden können, erscheinen blau. So identifizieren Sie auf einen Blick problematische Geometrien, die im Werkzeugbau oder der Serienproduktion Schwierigkeiten bereiten könnten.

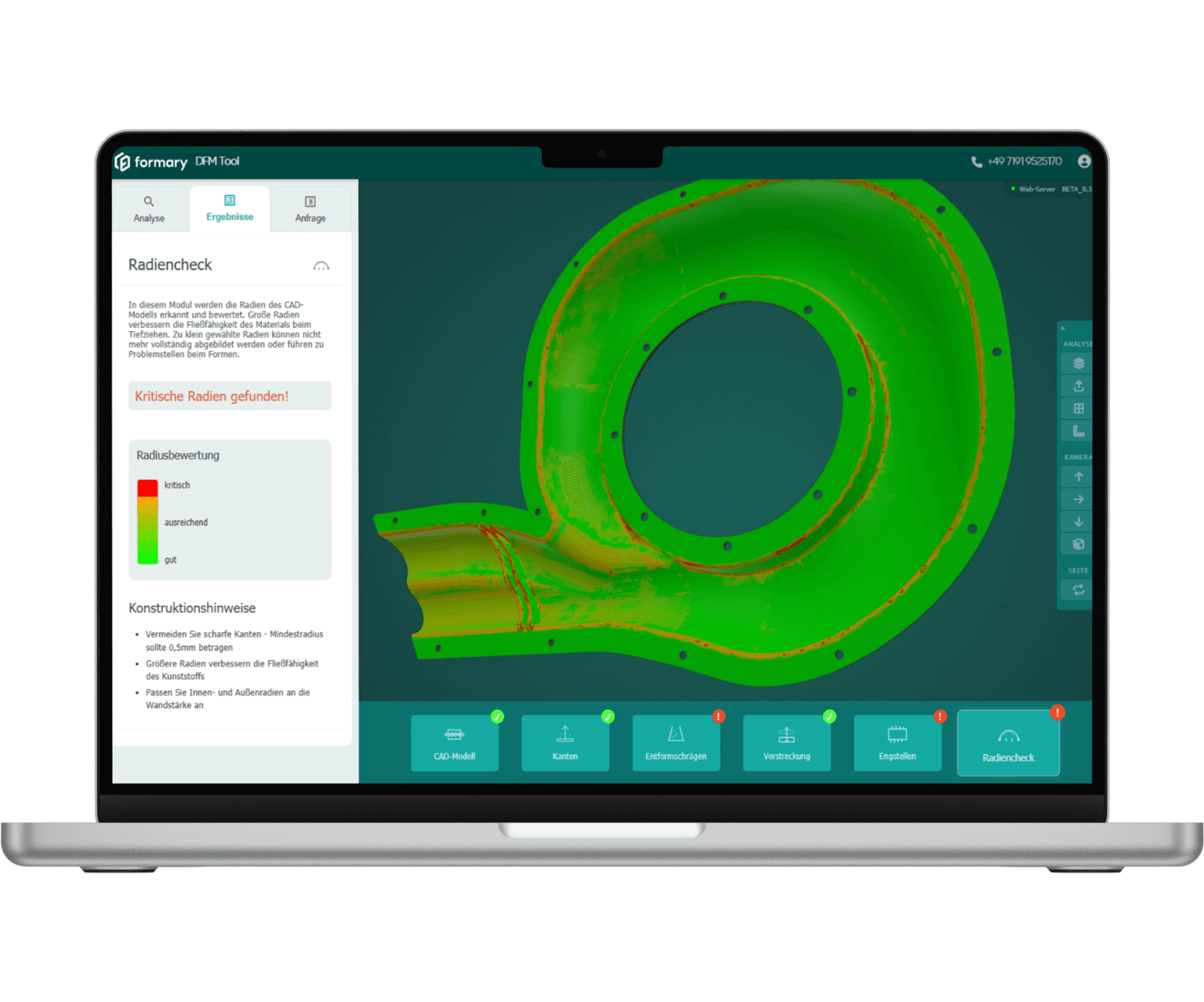

Radien analysieren

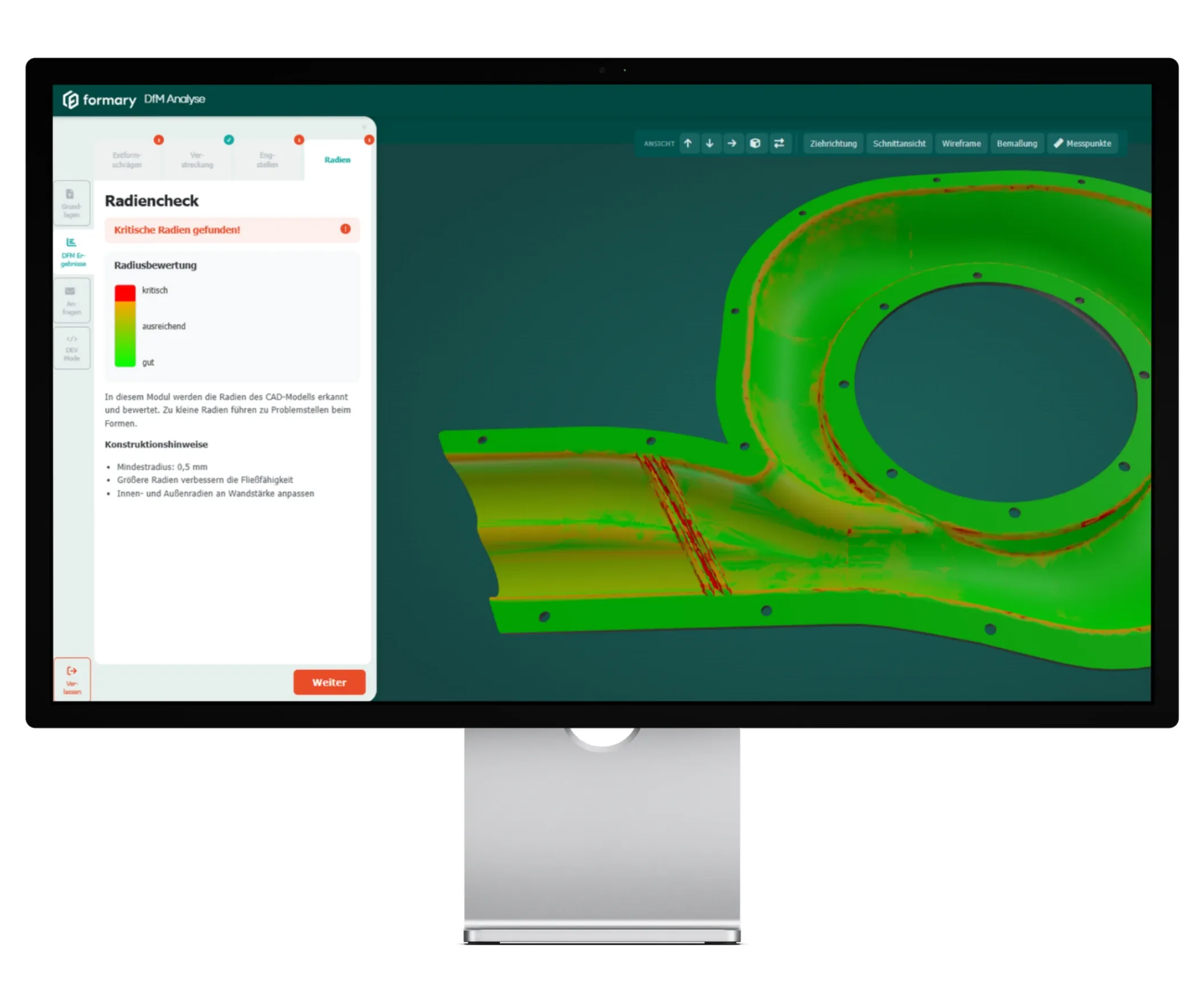

Alle Geometrieradien des Modells werden erkannt und auf Tiefziehtauglichkeit geprüft. Zu kleine Radien können die Umformung erschweren oder unmöglich machen. Hier zeigt die Design for Manufacturing Software klar, wo Optimierungspotenzial besteht.
Ihre Vorteile mit dem DfM-Tool
Konstrukteure treffen täglich komplexe Entscheidungen. Das DfM-Tool unterstützt sie dabei gezielt im Bereich der Tiefziehbarkeit. Die Design for Manufacturing Software analysiert CAD-Modelle automatisiert und macht fertigungskritische Aspekte frühzeitig sichtbar. So lassen sich Qualität, Geschwindigkeit und Sicherheit im Entwicklungsprozess deutlich steigern.
Früher wissen, was später Probleme macht
Kritische Stellen werden schon im CAD-Modell erkannt, bevor sie in der Fertigung teuer werden.
Technisches Potenzial besser ausschöpfen
Die DfM-Analyse schafft Klarheit über fertigungsrelevante Details und das schnell, verständlich und objektiv.
Effizientere Abläufe
Durch die automatisierte Prüfung entfallen Rücksprachen und Wartezeiten - für eine schnellere, zielgerichtete Produktentwicklung.
Optimal eingesetzt - Wann und wofür der Tiefzieh-Check sinnvoll ist
Durch die einfache Anwendung, die visuelle Rückmeldung und die sofort verfügbaren Ergebnisse wird die DfM-Analyse zum integralen Bestandteil eines effizienten, fehlerarmen Entwicklungsprozesses, egal ob im Seriengeschäft, im Prototyping oder in der Bauteiloptimierung.
Frühe Designphase
Erste Einschätzung der Tiefziehbarkeit noch während der Konstruktion.
Machbarkeitsprüfung
Technische Validierung vor internen oder externen Freigaben.
Bauteiloptimierung
Gezielte Anpassung von Wandstärken, Radien oder Entformschrägen.
Kommunikation mit dem Werkzeugbau
Objektive Basis für Abstimmungen ohne Interpretationsspielraum.
Kostensenkung
Vermeidung von nachträglichen Änderungen durch frühzeitige Fehlererkennung.
Wissensaufbau im Team
Unterstützung für Konstrukteure ohne tiefziehtechnisches Spezialwissen oder lange Vorerfahrung.
Beispiel-Einsatzbereiche für die DfM-Software
Häufige Fragen über das DfM-Analyse Tool
Die Design for Manufacturing Software akzeptiert momentan nur das 3D-CAD-Format .STEP.
Jetzt Tiefzieh-Bauteil analysieren lassen
Buchen Sie eine Demo und erleben Sie die DfM-Analyse in Aktion. Wir führen die Analyse Ihres Tiefziehteils in wenigen Sekunden durch - live und anschaulich.
