Bandstahlschnitt bei Kunststoff Tiefziehteilen
Der Bandstahlschnitt ist schnell, günstig und perfekt für kleine Stückzahlen
Bandstahlschnitt im Überblick
- Verfahren: Messerschnitt mit Bandstahlmesser
- Typische Anwendung: Klein- und Mittelserien, Musterteile
- Schnittqualität: Gute Kontur, leichte Sollbruchstellen und Haltestege möglich
- Vorteile: Günstige Werkzeugkosten, kurze Rüstzeiten, beheizbar bis 200 °C
- Einschränkungen: Begrenzte Standzeit, kein randloses Stanzen
Was ist ein Bandstahlschnitt?

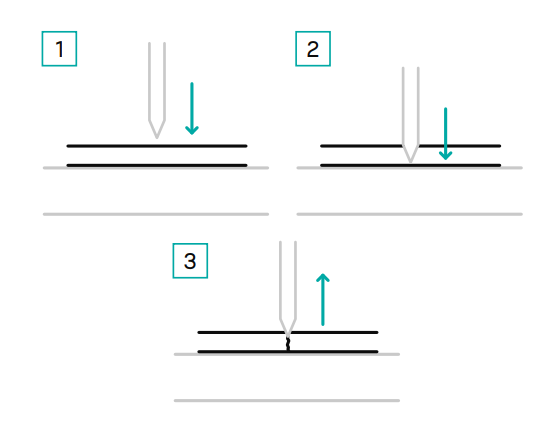

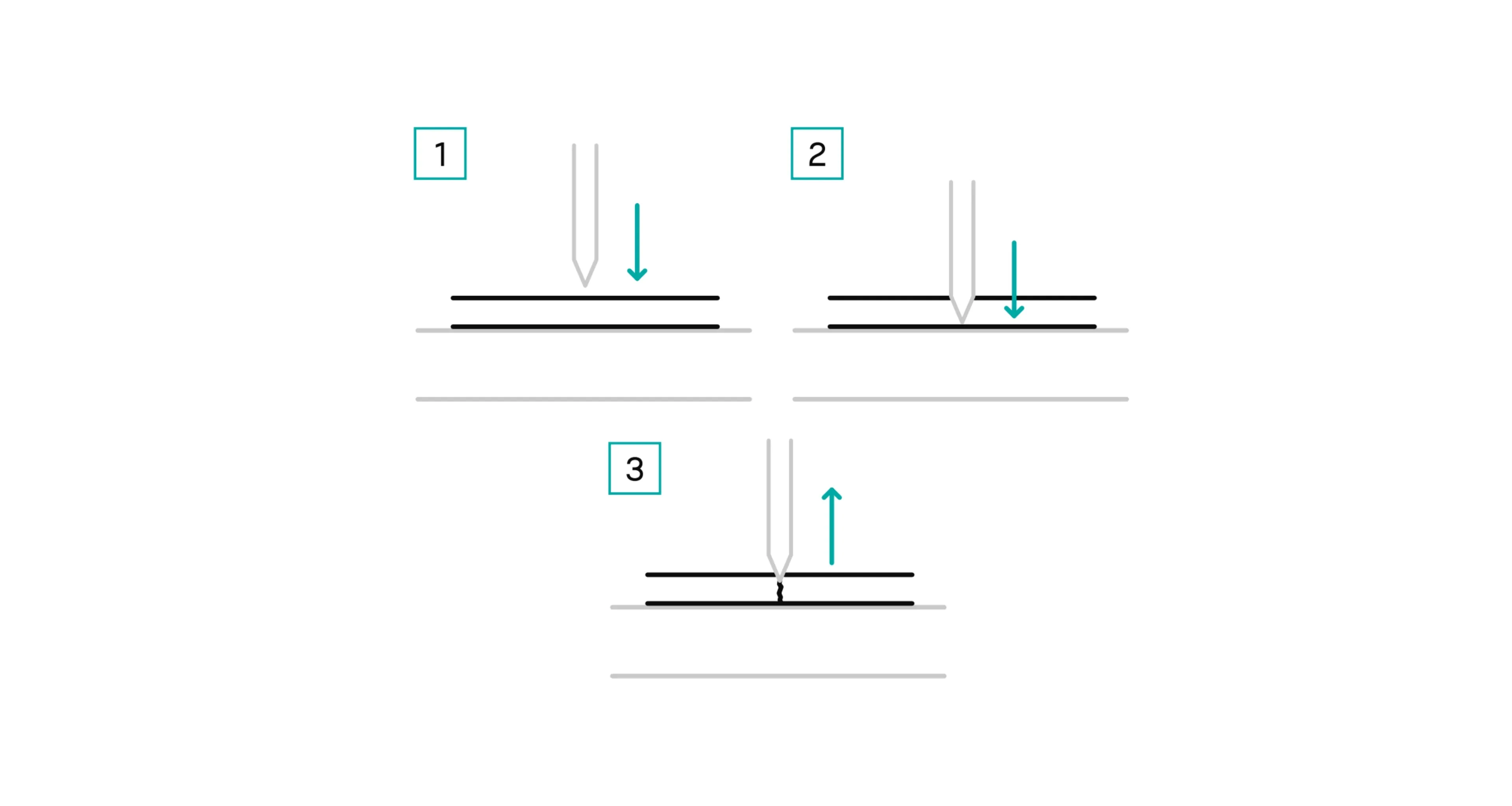

Nachdem das Tiefziehteil abgekühlt ist, muss dieses vom Werkzeug entformt und die übrig gebliebenen Materialreste entfernt werden. Der Bandstahlschnitt ist ein Stanzverfahren, das diese Aufgabe übernimmt. Das Verfahren zählt zu den sogenannten Messerschnitten, da ein Schneidkeil in die zu trennende Kontur des geformten Tiefziehteils eintaucht. Das zum Einsatz kommende Stanzwerkzeug besteht aus einem in Holz gefassten Bandstahlmesser und einer Stanz-Gegenlage.
Technische Möglichkeiten & Eigenschaften des Bandstahlschnitts
| Eigenschaften und technische Möglichkeiten beim Bandstahlschnitt | Spezifikationen beim Bandstahlschnitt |
|---|---|
| Schnittlinie | Schnitt mit Sollbruchstellen als Unterbrechungen |
| Haptik der Schnittkontur | Haltestege der Sollbruchstellen zum Teil spürbar |
| Optik der Schnittkontur | Haltestege der Sollbruchstellen zum Teil sichtbar |
| Max. stanzbare Materialdicke | 4mm (Bis 1,2mm qualitativ einwandfrei) |
| Risiko von Standversatz | Das Auftreten eines ungleichen Schnitts zum Formkörper ist abhängig von der Rollenqualität und Transportgenauigkeit |
| Randloses Stanzen | Nicht möglich beim Bandstahlschnitt. Ein Stanzrand von mind. 0,5 mm muss gesetzt werden, da der Bandstahlschnitt sonst in die Wandung schneiden würde |
| Verstellbarer Schnitt | Möglich beim Bandstahlschnitt |
| Möglichkeit der Beheizung | Möglich bis 200 °C (Stanze und Gegenlage) |
| Stanztemperatur am Material | - Entformtemperatur bei dicken Materialien - Raumtemperatur bei dünnen Materialien |
| Auftreten von Deformationen (Engelhaarbildung) | Bei beheizten Stanzen vermeidbar |
| Lebensdauer | 50.000 - 200.000 Takte. Abhängig von Material, Materialdicke und Stanzausführung |
Die Vorteile und Nachteile des Bandstahlschnitts
- Günstige Werkzeugkosten
- Schnelle Rüstzeiten der Maschine
- Die frei verfügbare Formfläche wird durch den nachträglichen Stanzprozess beim Formen nicht negativ beeinflusst
- Perfekt für kleine Stückzahlen
- Längere Fertigungszeit durch separate Stanzstation
- Geringe Lebensdauer mit 100.000 – 200.000 Schnitten
- Mit einem kombinierten Form-Stanzwerkzeug sind genauere Beschnittkonturen möglich
Häufige Fragen zum Bandstahlschnitt
Der Bandstahlschnitt eignet sich für kleine bis mittlere Stückzahlen, bei denen niedrige Werkzeugkosten und kurze Lieferzeiten wichtiger sind als maximale Schnittpräzision.
Weitere Trennverfahren neben dem Bandstahlschnitt
Sie wollen wissen, welche anderen Trennverfahren es beim Kunststoff Tiefziehen neben dem Bandstahlschnitt gibt? Wir geben Ihnen alle notwendigen Infos zu weiteren Verfahren - wie das CNC-Fräsen und Scherschneiden.
